Как обновить и установить новый блок питания для вашего ПК

Блок питания или «PSU» — это электрическое сердце вашего ПК. И если ваш недавно перестал биться или вы обновляете свой компьютер более мощными компонентами, вам нужен новый.

Выбор нового блока питания может быть сложным, поскольку вам нужно будет определить требуемую потребляемую мощность или мощность остальных ваших компонентов. Вам также нужно будет выбрать модель, которая подходит для вашего ПК, и ту, у которой есть правильные кабели (направляющие), соответствующие вашим компонентам. Затем вам нужно будет установить его, а поскольку блок питания напрямую подключен к нескольким компонентам, это довольно сложная процедура. Давайте сломаем это.

Выбор нового блока питания

Выбор правильного блока питания имеет важное значение для обеспечения бесперебойной работы вашего ПК. Без надлежащей подачи регулируемого электричества ваш рабочий стол может страдать от проблем с производительностью или, возможно, вообще не загружаться.

Сколько энергии мне нужно?

Мощность, которую выдает блок питания, измеряется в ваттах. Как правило, они обеспечивают от двух сотен для самых маленьких и наиболее эффективных компьютеров до более тысячи (один киловатт) для самых больших и мощных игровых и мультимедийных настольных компьютеров. Чтобы определить, сколько энергии вам нужно, нужно суммировать мощность, потребляемую всеми вашими компонентами.

Два самых больших энергопотребления на ПК обычно связаны с процессором и видеокартой. Это, конечно, при условии, что вы используете видеокарту — не все ПК имеют отдельную карту, а иногда даже дискретная карта имеет достаточно малое энергопотребление, чтобы получать питание непосредственно от материнской платы. Но если ваш компьютер предназначен для игр или даже для легких задач по редактированию мультимедиа, вам необходимо учитывать это.

Другие компоненты также потребляют энергию, включая жесткие диски, оптические приводы и системы охлаждения, такие как вентиляторы или радиаторы. Обычно они требуют гораздо меньшего энергопотребления и обычно могут обойтись приблизительными оценками.

Если вы хотите оценить свои требования к питанию, посмотрите характеристики каждого компонента в частности. Например, наша тестовая машина на How-To Geek использует процессор Intel Core i7-7700K. На сайте Intel мы видим, что процессор потребляет в среднем 91 Вт при высокой нагрузке. Вот требования к питанию для остальных компонентов нашей тестовой сборки:

• Процессор: 91 Вт
• Видеокарта (Radeon RX 460): 114 Вт в пике
• Материнская плата: 40-80 Вт
• Оперативная память: менее 5 Вт на модуль DIMM — оценка 20 Вт для нашей сборки
• SSD: менее 10 Вт
• 120-мм вентилятор для процессорного кулера: до 10 Вт

Основываясь на этих общих цифрах, мы можем оценить, что настольный компьютер How-To Geek не будет потреблять более 350 Вт при полной нагрузке. А поскольку в спецификациях видеокарты рекомендуется блок питания не менее 400 Вт, с него и начнем. Погрешность — это удобная вещь, не говоря уже о том, что наличие небольшой дополнительной мощности дает вам возможность добавить больше компонентов в будущем, таких как дополнительные накопители или охлаждающие вентиляторы.

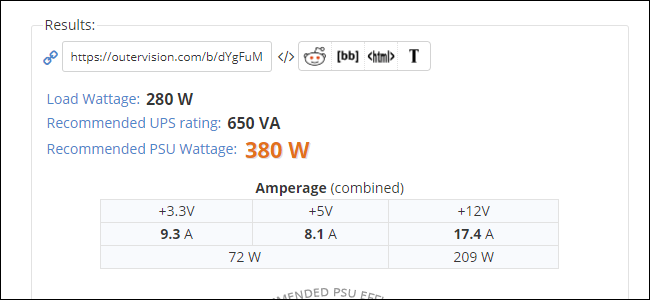

Если вы не совсем уверены в потребностях вашего ПК в электропитании, воспользуйтесь этим удобным онлайн-калькулятором. Просто подключите свои компоненты, и он даст вам рекомендуемую мощность. Добавьте немного для запаса прочности, и у вас есть мощность, которую вам нужен блок питания.

Какой форм-фактор выбрать?

После того, как вы определили, сколько энергии вам нужно, вам нужно найти блок питания, который физически подходит для вашего компьютера. Вот что означает «форм-фактор»: существует несколько стандартных размеров блоков питания, и есть вероятность, что один из них подойдет к корпусу, который вы уже используете.

Наиболее распространенный размер блоков питания — «ATX» — то же самое стандартное название для потребительского компьютера «башня». Они подходят почти ко всем полноразмерным настольным компьютерам, и вы найдете их мощностью от 300 Вт до 850 Вт.

Некоторые блоки питания стандарта ATX длиннее обычных, достигая восьми или десяти дюймов в длину, но сохраняя стандартные ширину и высоту. Это монстры, которые могут питать высокопроизводительные процессоры, несколько графических процессоров, массивы накопителей и охлаждающие вентиляторы мощностью от 900 Вт до 1200 Вт и выше. Иногда эти сверхбольшие блоки питания ATX не помещаются в стандартный корпус и требуют больших «игровых» корпусов или корпусов для рабочих станций. Если вы специально не купили или не построили свой компьютер, чтобы он обладал огромной мощностью, вам, вероятно, не нужно об этом беспокоиться. Если у вас компьютер-монстр, посмотрите характеристики корпуса: там указаны максимальные размеры отсека для блока питания.

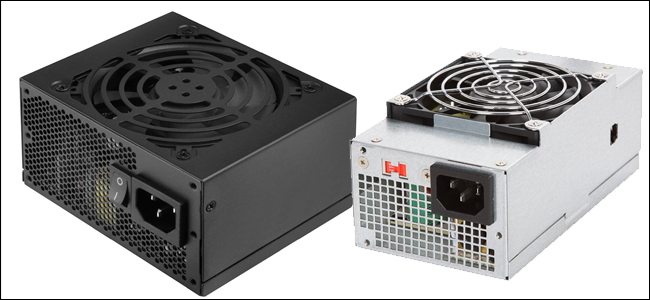

С другой стороны, некоторые корпуса слишком малы даже для блока питания ATX нормального размера. К ним относятся корпуса «малого форм-фактора» и те, которые предназначены для небольших стандартизированных материнских плат, таких как Micro-ATX и Mini-ITX. Эти поставляемые мощности обычно достигают максимума около 400 Вт, хотя производятся и более дорогие и более мощные устройства.

(При таком размере все может запутаться, поскольку некоторые корпуса Mini-ITX для энтузиастов также могут вместить полноразмерный блок питания ATX для мощных конфигураций геймеров.)

Если вы станете еще меньше, вещи, как правило, станут нестандартными, и вам захочется найти замену для вашей конкретной модели. Если вы обновляетесь, потому что у вас недостаточно мощности в вашем текущем блоке питания, и ваш корпус не принимает ничего большего, вам, вероятно, также потребуется обновить свой корпус и переместить в него все остальные компоненты. На этом этапе полная замена ПК может быть более практичной.

СВЯЗАННЫЕ С: Как перейти на новый корпус ПК

Какие кабели мне нужны?

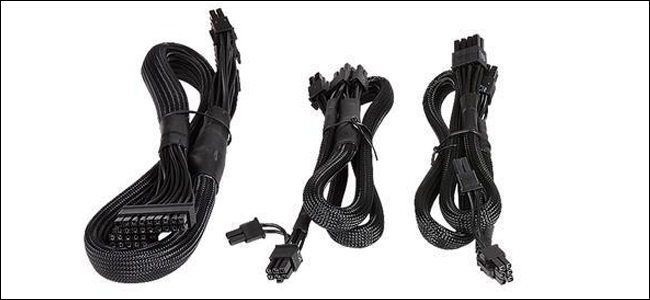

Кабели, идущие от блока питания к различным компонентам ПК, обычно стандартизированы, но есть три основных типа, которые необходимо проверить на совместимость с конкретной машиной:

• Основной кабель материнской платы: этот кабель идет непосредственно от источника питания к материнской плате и подключается к плате с помощью 20- или 24-контактного штекера. Большинство высококачественных блоков питания имеют 20-контактный штекер, а также дополнительный 4-контактный штекер, так что вы можете подключить его к материнской плате любого типа. Стоит обратить внимание на то, сколько контактов использует ваша материнская плата, и убедиться, что вы покупаете блок питания, который может с этим справиться.
• Кабель материнской платы ЦП: этот кабель также подключается к материнской плате, но используется для питания ЦП. Они бывают 4-, 6- и 8-контактные. Некоторые материнские платы высокого класса предлагают комбинации (например, 8-контактное и дополнительное 4-контактное соединение) для распределения напряжения, но это редкость.
• Кабели питания графического процессора: эти кабели идут от источника питания непосредственно к видеокарте. Если вы не используете графическую карту или если используемая вами карта не требует отдельного питания, вам не нужно об этом беспокоиться. Видеокарты, которым требуется отдельное питание, используют 6- или 8-контактный штекер. Для некоторых более крупных карт даже требуется два кабеля. Большинство блоков питания, достаточно мощных для запуска игровых систем, предлагают пару кабелей для вашей видеокарты (даже если вам нужен только один из них) и предлагают 6-контактный разъем с дополнительным 2-контактным разъемом, чтобы они могли вместить любую карту, которую вы используете. Однако на это стоит обратить внимание.

Вам также понадобятся кабели для других компонентов: жестких дисков, оптических приводов, корпусных вентиляторов и так далее. В современных накопителях и оптических приводах используются стандартные разъемы питания SATA, и они есть в каждом современном блоке питания. Корпусные вентиляторы обычно используют 3- или 4-контактные вилки, и опять же, современные блоки питания обычно поставляются как минимум с одной из них.

В более старых приводах или вентиляторах может использоваться 4-контактный разъем Molex с более крупными контактами и трапециевидной вилкой. Многие блоки питания предлагают рейку или адаптеры для них, но если выбранная вами модель не подходит, адаптеры Molex дешевы и их легко найти.

Что насчет эффективности?

Современные блоки питания включают рейтинг эффективности, обычно обозначаемый системой добровольной сертификации «80 Plus». Это указывает на то, что блок питания потребляет не более 20% своей выходной мощности; если вы покупаете блок питания на 400 Вт, при полной нагрузке он не будет потреблять более 500 Вт от электрической системы вашего дома.

Соответствие системе 80 Plus указывается наклейкой на блоке питания и обычно рекламируется как функция на коробке или в онлайн-листинге. Наклейка 80 Plus бывает разных марок: стандартная, бронзовая, серебряная, золотая, платиновая и титановая. Каждый более высокий уровень указывает на более высокую точку эффективности и, как правило, более высокую цену. Почти все блоки питания, продаваемые в розницу, соответствуют минимальным требованиям 80 Plus.

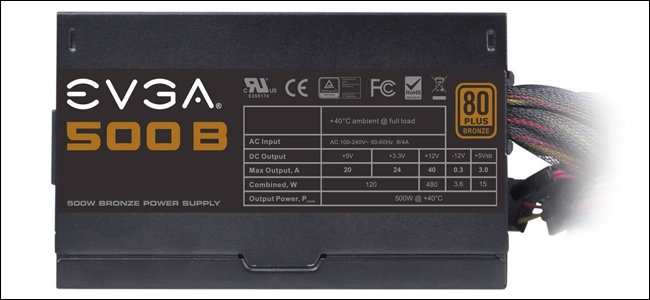

Рейтинг эффективности вашего блока питания не повлияет на его выходную мощность — если вы купите блок питания на 400 Вт, он будет подавать 400 Вт на ваш компьютер, независимо от того, сколько он потребляет из розетки. Но те, кто хочет сэкономить деньги на счетах за электроэнергию в долгосрочной перспективе, могут захотеть купить источник с более высоким рейтингом.

Модульные блоки питания потрясающие

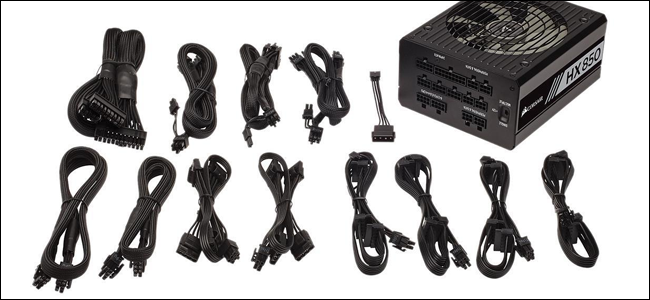

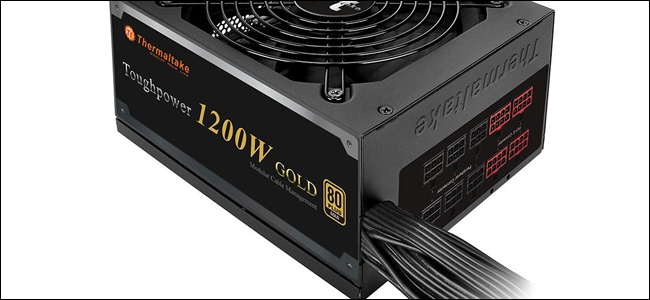

Модульные блоки питания позволяют отсоединять шины питания от блока питания как со стороны компонентов, так и со стороны источника питания.

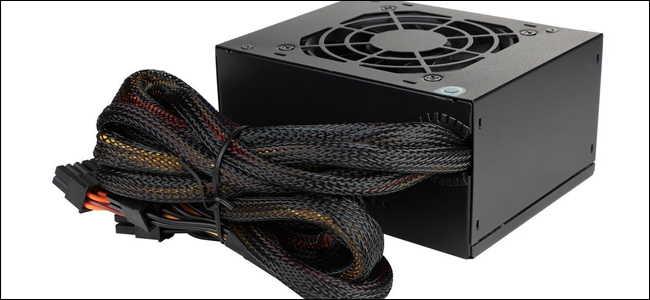

Для сравнения, в немодульной конструкции большой пучок силовых кабелей постоянно прикреплен к стальному корпусу самого источника питания.

Преимущество модульного источника питания заключается в том, что вам не нужно иметь в корпусе кабели, которые вам не нужны. Это упрощает прокладку силовых кабелей, обеспечивает более аккуратный вид и помогает сохранить хороший поток воздуха в корпусе.

Единственным реальным недостатком модульных источников питания является то, что они, как правило, немного дороже, и обычно они предлагаются только в блоках питания более высокого класса.

Вы также найдете полумодульные конструкции с постоянными направляющими для основных компонентов, таких как материнская плата и ЦП, и модульными направляющими для остальных. Они могут быть удобным компромиссом.

Установка нового блока питания

Итак, вы выбрали блок питания и готовы его установить. Вам понадобится стандартная крестовая отвертка и чистое, хорошо освещенное место для работы. Если ваш дом или офис особенно восприимчив к статическому электричеству, вам также может понадобиться антистатический браслет.

О, и прежде чем идти дальше: НЕ ОТКРЫВАЙТЕ МЕТАЛЛИЧЕСКИЙ КОРПУС ИСТОЧНИКА ПИТАНИЯ. Внутри находятся мощные конденсаторы, которые могут ранить или убить вас, если они разрядятся. По той же причине не втыкайте никакие инструменты или провода в отверстия для охлаждающего вентилятора или выхлопа.

Извлечение старого блока питания

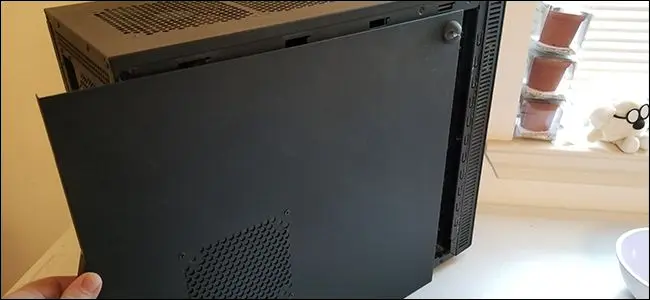

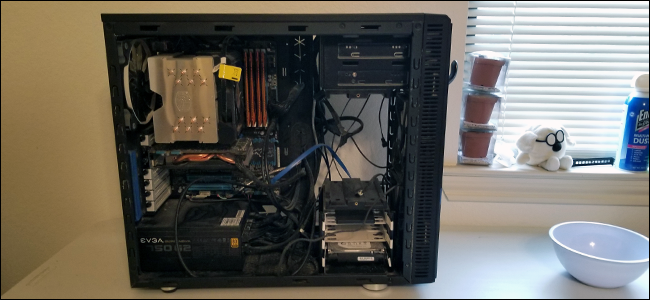

Выключите компьютер, отсоедините все кабели питания и передачи данных, а затем переместите его на рабочее место. Вы захотите удалить все панели доступа из корпуса (на некоторых ПК вам придется снимать весь корпус как единое целое). В стандартном корпусе ATX они находятся справа и слева и удерживаются винтами на задней панели компьютера. Удалите эти винты (два или три с каждой стороны), затем оттяните панели доступа и отложите их в сторону.

Если вы используете малый форм-фактор или другой нестандартный корпус, обратитесь к руководству. Снимите как можно больше внешних панелей, чтобы получить максимальный доступ к внутренней части: вам нужно будет отключить силовые кабели от нескольких компонентов.

Теперь определите все компоненты, подключенные к вашему блоку питания. На стандартной сборке ПК это будет:

• Материнская плата: длинный 20- или 24-контактный штекер.
• ЦП (на материнской плате): 4- или 8-контактный штекер в верхней части материнской платы. Возможно, вам придется снять кулер процессора, чтобы увидеть это, если это слишком большой кулер.
• Диски для хранения данных: жесткие диски и твердотельные накопители, обычно подключаемые с помощью стандартного кабеля SATA. К одному кабелю можно подключить несколько приводов.
• Оптические приводы: также используйте стандартный кабель SATA. В более старых моделях может использоваться адаптер Molex.

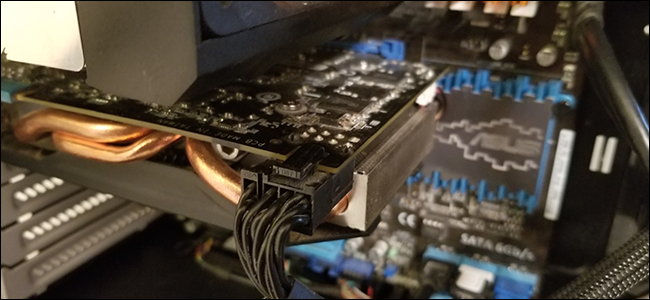

• Видеокарты: более крупные и мощные дискретные карты получают питание непосредственно от блока питания, даже если они подключены к материнской плате. Распространены 6-контактные и 8-контактные направляющие, а для некоторых высокопроизводительных карт требуется несколько направляющих.
• Вентиляторы корпуса и радиаторы: если они не подключены к материнской плате или самому корпусу, эти вентиляторы могут получать питание от дополнительных направляющих с помощью небольших 4-контактных разъемов или более старых разъемов Molex.

Проверьте с обеих сторон вашего ПК и под разными углами: лишняя длина кабелей питания и кабелей данных часто хранится за металлическим монтажным лотком материнской платы.

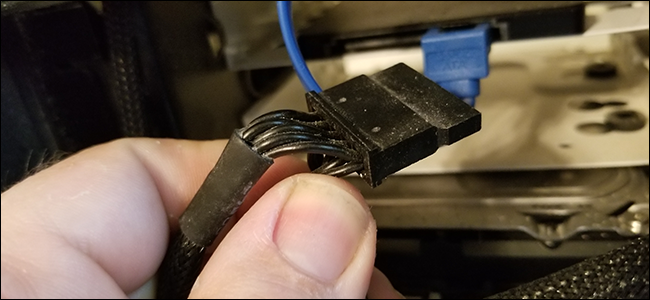

Когда вы определили, какие компоненты подключены к вашему блоку питания, отключайте их один за другим. Некоторые из них могут удерживаться на месте пластиковыми язычками, но вам не нужно ничего использовать, кроме пальцев, чтобы их отсоединить. Если вам нужно снять что-либо, чтобы добраться до этих штекеров, особенно кабелей передачи данных, запомните их исходное положение и восстановите их, когда у вас будет доступ. Фотографировать на ходу — отличная идея.

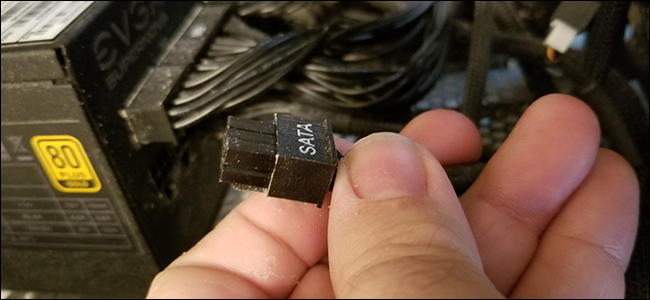

Если ваш блок питания является модульным, вы также можете снять шины питания с задней части корпуса блока питания. Осторожно вытащите их из самого корпуса ПК и отложите в сторону. Если ваш блок питания не является модульным, просто вытащите все шины питания в наиболее доступное открытое пространство и убедитесь, что они не запутались ни с чем другим в корпусе.

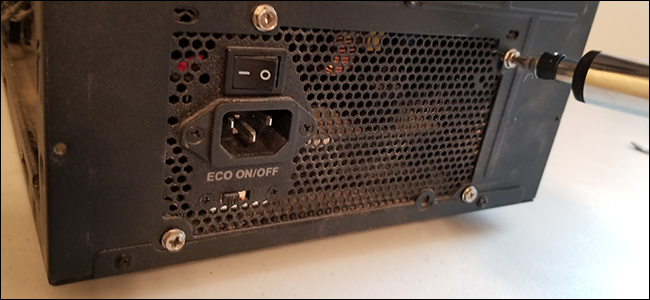

Теперь обратите внимание на заднюю часть ПК. Блок питания удерживается на месте тремя-пятью винтами, доступными снаружи корпуса ПК. Удалите их и отложите в сторону. Некоторые конструкции корпусов отличаются; если вы видите больше винтов в нестандартных местах на блоке питания, удалите их тоже.

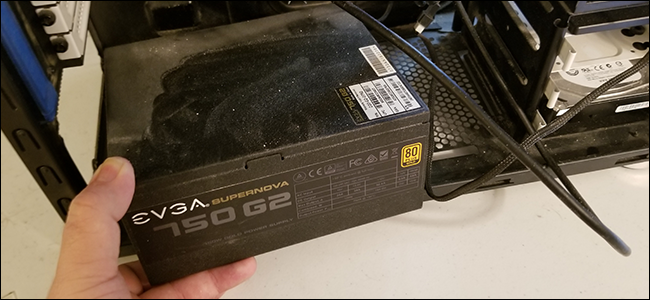

Когда все кабели отсоединены и крепежные винты удалены, теперь вы можете вытащить блок питания из корпуса.

В зависимости от того, где находится блок питания (сверху или снизу корпуса) и какие другие компоненты находятся поблизости, вытащить его из корпуса может быть легко или сложно. Например, если он находится в верхней части корпуса и переполнен кулером процессора большого размера, вам может потребоваться снять этот кулер, чтобы вытащить блок питания.

Установка нового блока питания

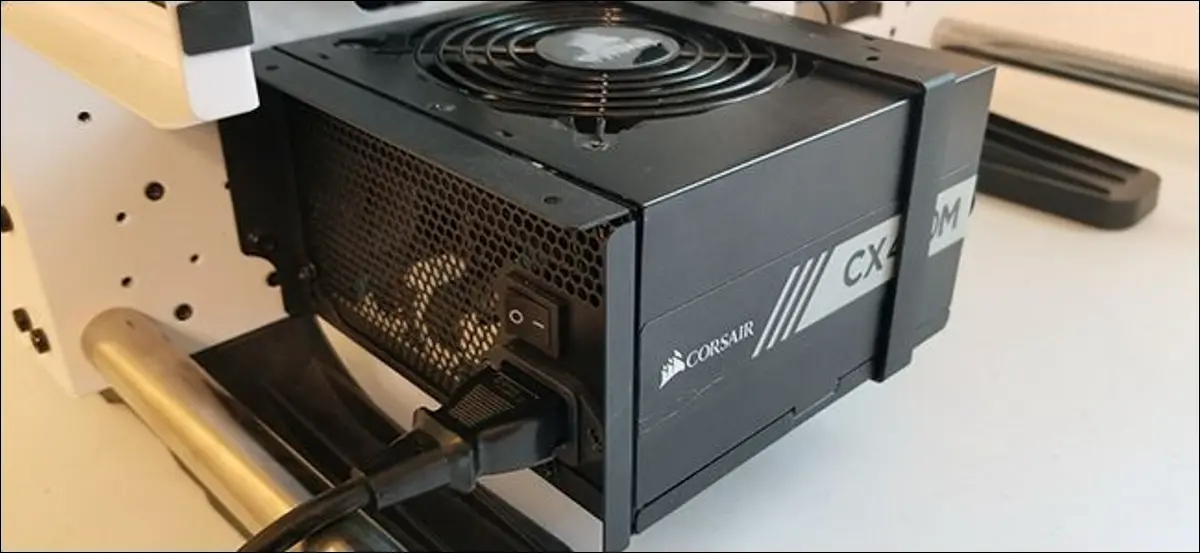

Теперь мы собираемся повернуть процесс вспять. Поместите новый блок питания на место в вашем ПК. Если он модульный, не подключайте к нему ничего. Если он не является модульным, просто протяните кабели питания за пределы ПК для легкого доступа.

Вам нужно расположить вытяжной вентилятор сверху или снизу блока питания так, чтобы он был направлен в сторону от материнской платы и других внутренних компонентов. Поэтому, если блок питания установлен в верхней части корпуса, направьте вытяжной вентилятор вверх. Если он установлен снизу, направьте его вниз. Если вытяжной вентилятор обдувает заднюю часть корпуса, не беда.

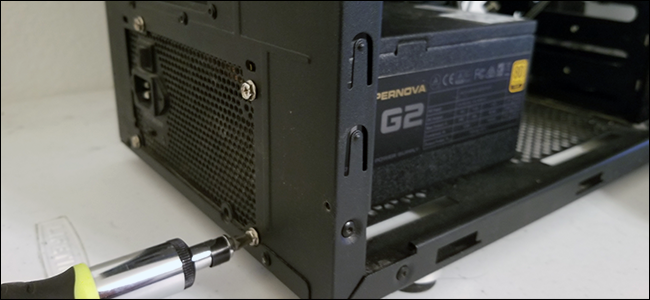

Закрепите блок питания на задней стенке корпуса с помощью стопорных винтов, ввернув снаружи корпуса в металлический корпус блока питания. Используйте винты от предыдущего блока питания, если вы его заменяете, в противном случае винты должны быть в комплекте либо с корпусом ПК, либо с самим блоком питания.

Когда блок питания закреплен на месте, пришло время подключить все эти кабели. Если ваш блок питания является модульным, подключите кабели к соответствующим разъемам на задней панели блока питания. Теперь подключите противоположный конец рельсов к соответствующим компонентам.

Эти компоненты довольно стандартизированы: материнская плата, материнская плата-процессор, накопители и дисководы, графический процессор (если применимо) и корпусные вентиляторы или радиаторы (если они еще не подключены). Вы должны быть в состоянии подключить все без каких-либо дополнительных инструментов. Если что-то не втыкается полностью, проверьте ориентацию вилки; все многоконтактные кабели должны подходить только одним способом.

Когда вы подключаете компоненты, будьте осторожны с тем, где вы прокладываете кабели питания. Внутренность вашего ПК не должна выглядеть как демонстрационный зал, но вы должны убедиться, что кабели питания и данных не тянутся рядом с охлаждающими вентиляторами: они могут тянуться и запутываться. Даже если они лишь слегка соприкасаются, они будут издавать раздражающий шум во время работы вашего ПК и потенциально срывать защитный кожух.

Кроме того, максимально аккуратное размещение кабелей не только улучшает внешний вид, но и способствует хорошей циркуляции воздуха внутри корпуса и упрощает доступ к компонентам в будущем.

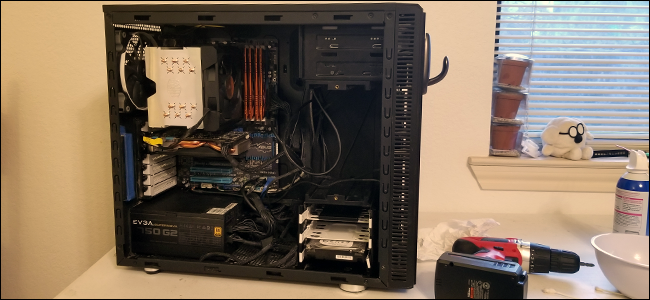

Убедившись, что все подключено, вы можете вернуть компьютер в нормальное положение с помощью мыши, клавиатуры и монитора, прежде чем закрыть его. Соблюдая осторожность, чтобы не коснуться каких-либо внутренних компонентов во время работы, подключите все и включите питание, просто чтобы убедиться, что он загружается правильно. Если нет, вернитесь и снова проверьте свои подключения, чтобы убедиться, что вы не пропустили вилку питания или случайно не отсоединили кабель для передачи данных. Да, и проверьте переключатель на задней панели блока питания, чтобы убедиться, что он находится в положении «ON».

Если все выглядит хорошо, отсоедините внешние кабели, закройте панели доступа и привинтите их на место, чтобы подготовить компьютер к нормальной работе. Затем верните его на обычное место и наслаждайтесь новым блоком питания.

Изображение предоставлено: Amazon, Newegg.
