Как проверить блок питания (БП) на вашем ПК

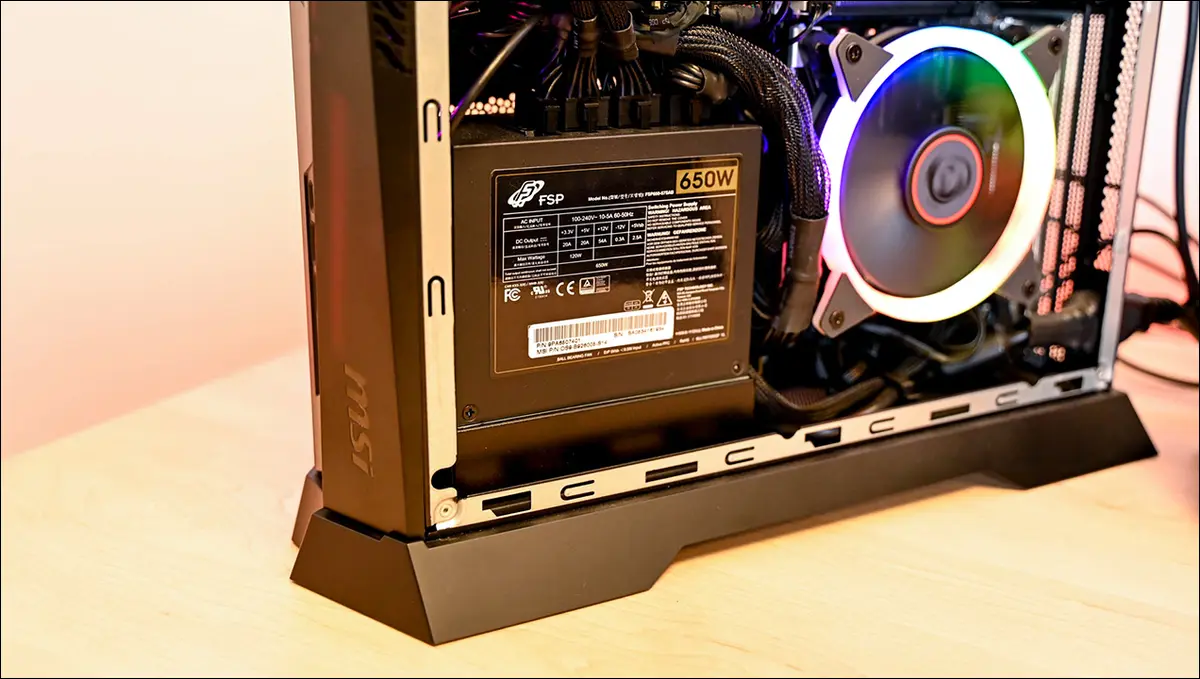

Испытываете проблемы с компьютером? Они могут быть вызваны неисправным (или откровенно сгоревшим) блоком питания. Вот несколько признаков того, что проблема связана с блоком питания вашего ПК, а также три способа проверить блок питания, чтобы убедиться, что он все еще работает должным образом.

Признаки того, что ваш блок питания неисправен

Прежде чем мы поговорим о проверке блока питания (БП) вашего компьютера, давайте поговорим об общих признаках неисправности вашего блока питания. Их стоит изучить и, возможно, заменить блок питания, чтобы избежать более серьезных проблем, таких как сбой оборудования или потеря данных.

Блок питания часто упускается из виду при поиске и устранении неполадок ПК. Но если у вас нестабильная мощность, у вас будет множество мелких и трудно диагностируемых проблем, возникающих повсюду.

Когда блок питания выходит из строя, в лучшем случае ваш компьютер не запускается, и вы просто заменяете неисправный блок питания. В худшем случае он катастрофически выходит из строя и уносит с собой другие аппаратные компоненты. Если есть какие-либо признаки того, что ваш блок питания неисправен, вы должны проверить его.

• Запах дыма или гари может указывать на отказ компонентов и возникновение электрической дуги даже до полного отказа блока питания.
• Ваш компьютер шокирует вас . Экранирование и заземление в вашем компьютере где-то вышли из строя.
• Ваш компьютер случайно выключается или появляется синий экран . Если вы не можете связать это с программной проблемой или новым аппаратным обеспечением, таким как графический процессор, возможно, проблемы с вашим блоком питания вызывают падение напряжения и отключения.
• Стабильность загрузки непостоянна . Если ваш компьютер периодически выходит из строя или дает сбой при загрузке, есть большая вероятность, что ваш блок питания скоро выйдет из строя.
• Шум от блока питания . Будь то скрежет вентилятора (вентилятор в большинстве моделей блоков питания не подлежит обслуживанию пользователем) или пронзительный свист или жужжание блока питания, любой шум, кроме легкого гудения вентилятора, обычно является плохим признаком.

Если вы устраняете проблему типа «призрак в машине», которая кажется неразрешимой независимо от того, сколько раз вы переустанавливали аппаратные компоненты, переустанавливали драйверы (или даже всю ОС) или иным образом глубоко погружались в исправление вашего ПК, вам абсолютно необходимо проверьте свой блок питания.

Мы пошли бы еще дальше и предложили вам не только протестировать блок питания, если вы подозреваете, что проблемы с питанием стоят за вашими текущими проблемами с ПК, но и протестировать совершенно новый блок питания перед его установкой на свой компьютер.

Шансы получить неисправный блок питания от известного производителя невелики, но протестировать блок питания настолько просто, что нет никаких причин не потратить время на это, прежде чем соединить этот блок питания с оборудованием стоимостью в сотни долларов.

Как проверить свой блок питания

Есть три способа проверить блок питания. Для этого требуется немного больше, чем скрепка или кусок проволоки. Для других требуются недорогие инструменты, которые, хотя у вас может и не быть под рукой, легко приобрести.

Предупреждение. Ни в коем случае не открывайте блок питания в процессе диагностики. Внутренние компоненты блока питания не подлежат обслуживанию пользователем. Обращение с ними без надлежащего оборудования и обучения может привести к смертельному исходу.

Проверка блока питания с помощью базового теста перемычек

Тест с перемычкой является наименее подробным тестом. В крайнем случае, однако, он, по крайней мере, скажет вам, может ли ваш блок питания включиться (или если он поврежден таким образом, что не может даже раскрутиться и обеспечить питание вашего компьютера).

Для проверки перемычек вам просто понадобится скрепка или кусок провода калибра 16AWG или 18AWG. Вы можете приобрести инструмент для перемычек, но для большинства людей это будет излишним, если только вы не занимаетесь поиском и устранением неисправностей блоков питания весь день.

Имея под рукой перемычку с проводом или скрепкой, вот как проверить, может ли ваш блок питания включиться. В этих инструкциях предполагается, что ваш блок питания в настоящее время находится внутри вашего компьютера, и вы начинаете процесс устранения неполадок оттуда.

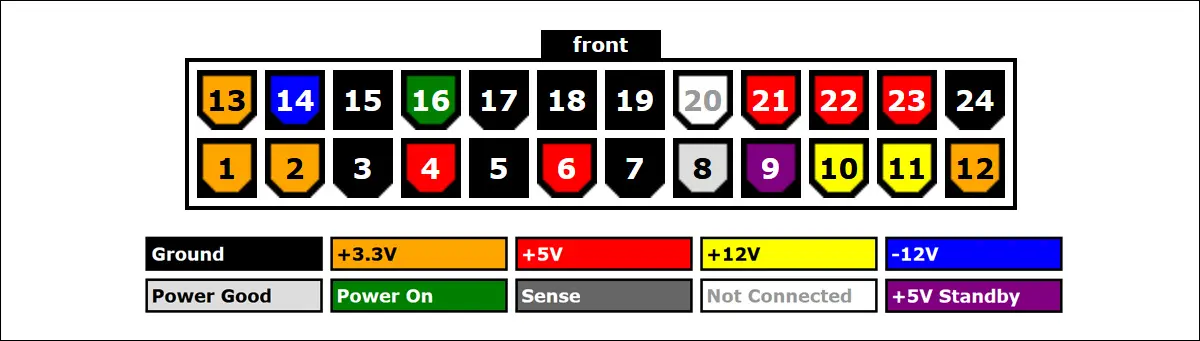

Следуя инструкциям, обратитесь к приведенной выше схеме выводов питания ATX. Даже если в вашем блоке питания используются нестандартные цвета кабелей (например, полностью черный или с радужным градиентом), распиновка должна быть стандартной, а контакт «Включение питания» расположен в четырех слотах от передней стороны разъема.

1. Отключите блок питания вашего компьютера от стены.
2. Откройте корпус компьютера, чтобы получить доступ к блоку питания.
3. Отсоедините большой 24-контактный разъем от материнской платы.
4. Используйте перемычку, чтобы соединить зеленый провод (контакт 16) с соседним черным проводом (контакт 15 или 17).
5. Подключите блок питания обратно.

Соединив зеленый провод «Включение питания» с любым черным проводом заземления на разъеме материнской платы, а затем снова подключив блок питания, вентилятор на блоке питания должен вращаться вместе с включением любых индикаторов питания (если они есть).

Если соединение зеленого провода с соседним черным проводом не приводит к включению блока питания, можно с уверенностью предположить, что блок питания поврежден и не работает. Если устройство новое, его следует вернуть. Если это гарантийный случай, вам следует подать претензию.

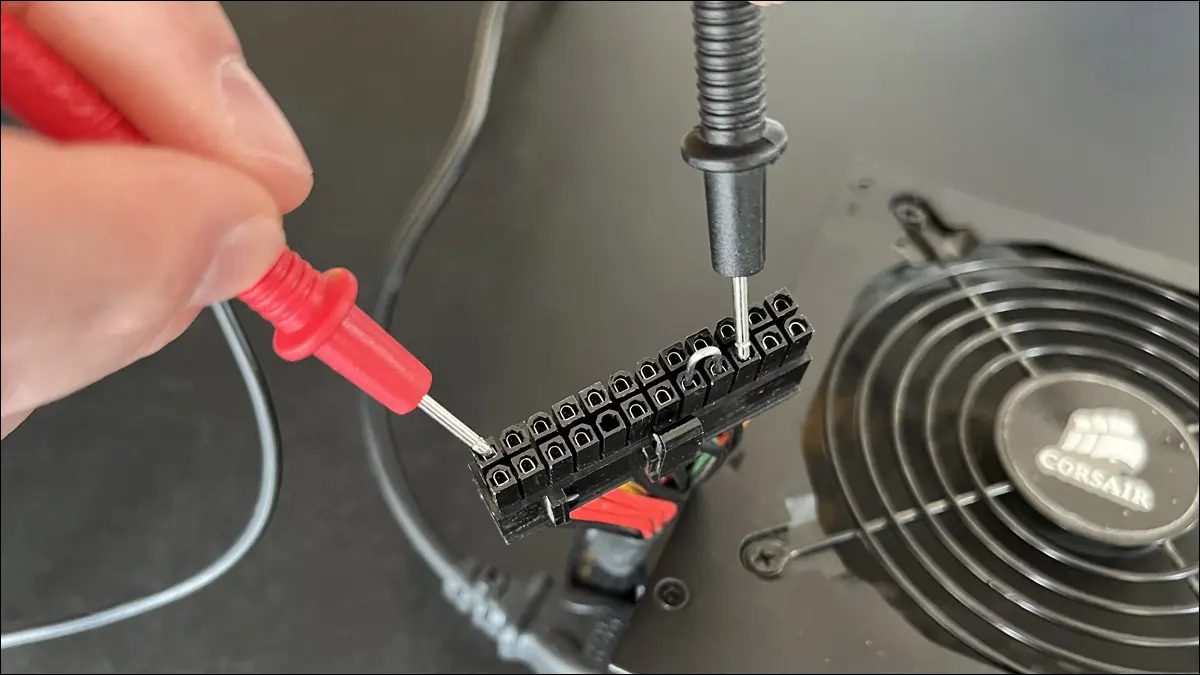

Проверка блока питания мультиметром

Если у вас есть мультиметр в вашем наборе инструментов, вы можете использовать его для более детального тестирования вашего блока питания.

В то время как тест перемычки покажет вам только, включен ли блок питания, вы можете использовать мультиметр для проверки подключения и напряжения между всеми различными контактами. Для этого вам просто нужно закоротить контакт питания и соседний контакт заземления с помощью перемычки, как мы сделали в предыдущем разделе.

INNOVA 3320 Цифровой мультиметр с автоматическим выбором диапазона

Хороший мультиметр полезен для многих проектов по дому.

Амазонка

29,99 долларов США

Затем вы можете подключить один из щупов вашего мультиметра к одному из контактов заземления, а затем к каждому из других контактов на распиновке разъема один за другим, чтобы проверить правильность напряжения.

Наше руководство по тестированию блока питания с помощью мультиметра включает подробные инструкции по тестированию не только 24-контактного разъема материнской платы, но и вашего графического процессора и других разъемов питания.

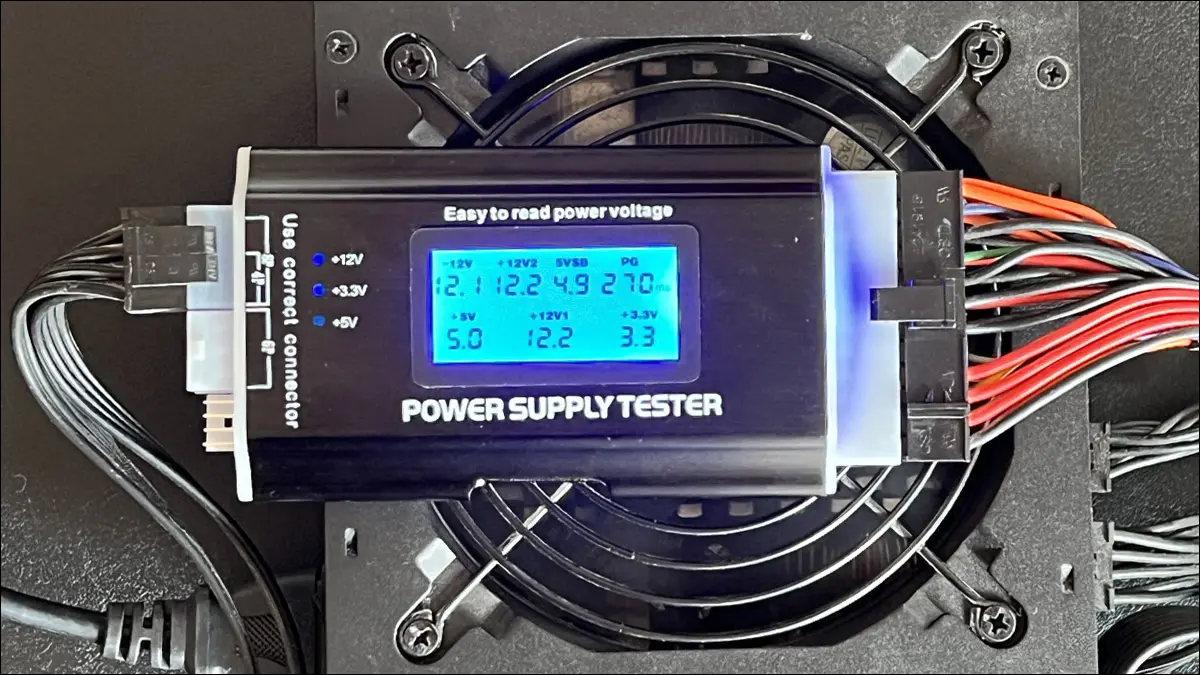

Проверка блока питания с помощью тестера блока питания

Использование мультиметра для проверки вашего блока питания — это здорово, потому что многие люди имеют мультиметры под рукой (или могут одолжить их у друга или соседа). Но для этого нужно много возиться с мультиметром, тыкать штифтами, и трудно тестировать маленькие разъемы, такие как разъемы для вентиляторов и разъемы SATA.

Тестер блока питания Fuhengli ATX

Это простое универсальное устройство тестирует 20- и 24-контактные разъемы питания ATX, а также разъемы питания PCI-e, MOLEX и SATA.

Амазонка

$15,99
$18,99 Сэкономьте 16%

К счастью, специальные тестеры блоков питания стоят совсем недорого. Кроме того, проверить блок питания с помощью тестера блока питания невероятно просто. Вы просто подключаете кабели, которые хотите протестировать, включаете блок питания и читаете показания ЖК-дисплея тестера.

Часто задаваемые вопросы по блоку питания

Если, прочитав эту статью, посвященную поиску и устранению возможных проблем с блоком питания, вы впервые серьезно задумались о своем блоке питания, мы здесь, чтобы помочь! Вот некоторые распространенные вопросы, которые люди задают о блоках питания.

Может ли у вас быть слишком большой блок питания?

Вы можете навредить своему кошельку, купив блок питания премиум-класса большого размера, когда он вам на самом деле не нужен для вашей конкретной сборки, но это не повредит вашему компьютеру.

Вы не можете купить слишком большой блок питания. Ваш компьютер просто будет потреблять столько энергии, сколько ему нужно, а остальная потенциальная мощность вашего блока питания останется незадействованной.

Слишком большие блоки питания тратят энергию впустую?

Установка мощного блока питания высокой мощности на ваш компьютер будет потреблять столько энергии, сколько требуется вашему оборудованию. Так что в этом отношении не будет траты энергии в виде чрезмерного потребления. Тем не менее, есть один способ, которым негабаритный блок питания может стоить вам денег.

Блоки питания преобразуют переменный ток (AC), подаваемый из настенной розетки в вашем доме, в постоянный ток (DC), используемый вашим компьютером. Процесс наиболее эффективен, когда требования к питанию вашего ПК составляют около 50% от номинальной мощности блока питания.

Если номинальная мощность вашего блока питания очень близка к фактическим требованиям вашего ПК (например, он работает почти на 100%) или очень высока по сравнению с потребностями вашего ПК (например, он работает очень низко на 10-20% от общей мощности) , будет снижение эффективности. Однако с практической точки зрения неэффективность блока питания будет стоить вам всего один-два доллара в год, так что вряд ли это причина избегать покупки блока питания с более высоким рейтингом.

Что означают сертификаты мощности «80 Plus»?

При покупке блока питания вы быстро обнаружите рейтинги мощности блока питания, такие как «80 Plus Gold» и «80 Titanium».

Эти рейтинги являются отраслевым стандартом и показывают, насколько эффективен блок питания при нагрузке 80 %. Самая базовая сертификация «80 Plus» указывает на то, что эффективность блока питания составляет 80 % при нагрузке 50 %. Эффективность увеличивается с каждым уровнем до «80 Plus Titanium», что обеспечивает эффективность 94% при нагрузке 50%.

Действительно ли качество блока питания так важно?

Плохой блок питания может получить почти нулевое время нажатия и не получить той славы, которую получают более яркие компоненты, такие как графические процессоры и продвинутые многоядерные процессоры, но скромный блок питания является основой стабильной сборки ПК.

Вам не нужно покупать самый премиальный блок питания на рынке, но вы хотите избегать безымянных блоков питания с белой этикеткой. Придерживайтесь авторитетных компаний с солидным послужным списком, таких как EVGA и Corsair. Ваш блок питания не должен быть компонентом ПК, на который вы тратите больше всего денег, но он не должен быть второстепенным.

Могу ли я повторно использовать свой блок питания в новом компьютере?

Вы можете абсолютно повторно использовать старый блок питания в новом компьютере. В отличие от многих компьютерных компонентов, которые в конечном итоге несовместимы с более новыми сборками (например, с устаревшей оперативной памятью), блоки питания стандартизированы, надежны и являются одним из компонентов ПК, который следует рассмотреть возможность повторного использования.

Хотя мы не рекомендуем повторно использовать блок питания двадцатилетней давности от вашего старого компьютера колледжа в новой сборке, вы можете легко получить десять лет использования высококачественного блока питания, поэтому нет причин покупать новый каждый раз, когда вы перестройте свой игровой ПК, если ваша новая сборка не требует гораздо более высоких требований к мощности.

Могу ли я повторно использовать кабели моего старого блока питания?

Если вы покупаете новый блок питания взамен старого, и оба они имеют модульные кабели, у вас может возникнуть соблазн просто отсоединить кабели от старого блока и подключить их к новому.

Мы не рекомендуем повторно использовать модульные кабели блока питания, так как это может привести к катастрофическим последствиям. Физические соединения питания и их распиновка стандартизированы на концах кабелей (часть, которую вы подключаете к материнской плате или графическому процессору), а соединения на стороне блока питания — нет, а «распиновка» блока питания зависит от производителя.

Это означает, что если вы подключаете модульный кабель одного производителя к блоку питания другого производителя, у вас нет гарантии, что правильные напряжения поступают на правильные контакты, что приводит к ситуации, мало чем отличающейся от подключения удлинителя без учета горячего, нейтрального и провода заземления перепутаны местами.

Если вы хотите использовать их повторно, обязательно идентифицируйте и протестируйте свои модульные кабели блока питания, чтобы убедиться в правильности разводки выводов на стороне устройства.

Если вы обновляете свой графический процессор, вам нужен новый блок питания?

Вам не обязательно обновлять блок питания, если вы обновляете свой графический процессор. Если у вашего нового графического процессора требования к питанию, из-за которых общая потребляемая мощность вашего компьютера превысит номинальную нагрузку вашего текущего блока питания, вам потребуется выполнить обновление.

Однако перед обновлением целесообразно рассчитать энергетическую нагрузку вашего ПК с новым графическим процессором, а не предполагать, что вам нужно обновить блок питания вместе с графическим процессором.

Можно ли обновить существующий блок питания?

Вы можете обновить существующий блок питания, но с одной важной оговоркой. Если вы собрали свой собственный ПК, заказали его у сборщика ПК на заказ или это готовый компьютер, в котором используются стандартные разъемы ATX, то обновление блока питания должно быть тривиальным.

Несколько производителей, в частности Dell и HP, на протяжении многих лет использовали нестандартные разъемы питания, что усложняло модернизацию их готовых компьютеров. Если вы попытаетесь заменить их оригинальные блоки питания на стандартные готовые блоки питания, вы обнаружите, что разъемы несовместимы, распиновка проводов не совпадает или и то, и другое.

Хотя это можно обойти с помощью сторонних адаптеров или даже переделать распиновку проводки самостоятельно, вероятно, это не стоит хлопот, и лучше заменить блок питания на идентичную OEM-модель или обновить всю машину.

Являются ли блоки питания в сборных компьютерах низкого качества?

Блоки питания в готовых компьютерах не являются низкокачественными по своей сути. Некоторые предварительно собранные компьютеры изготавливаются в магазинах, которые используют готовые детали, и вы найдете качественный блок питания EVGA в своей «готовой» машине так же, как если бы вы сами выбрали деталь и установили ее.

Но многие готовые компьютеры, особенно серийно выпускаемые модели низкого и среднего уровня, которые вы продаете в местных крупных магазинах электроники, имеют ужасные безымянные блоки питания, произведенные по самой низкой цене. Это одна из многих причин, по которой мы рекомендуем использовать контрольный список при покупке предварительно собранного компьютера, чтобы убедиться, что вы получите желаемое качество сборки.

Могу ли я использовать два блока питания в компьютере?

Вопрос может показаться странным, если бы эта мысль не пришла вам в голову, но он имеет смысл. Когда вам нужно больше оперативной памяти или памяти на компьютере, вы обычно добавляете больше, так почему бы не сделать то же самое с блоком питания? Если вам нужно еще 400 Вт из-за вашего нового графического процессора, почему бы просто не поставить еще один блок питания в кучу?

Использование двух блоков питания с одним обычным настольным компьютером возможно, но это не очень элегантное, эффективное или безопасное решение. Если у вас нет конкретного варианта использования, мы рекомендуем обновить блок питания и наслаждаться простой работой «все на одном» без каких-либо сомнительных хаков или обходных путей.

Действительно ли старение конденсатора влияет на долговечность блока питания?

Когда вы углубитесь в сравнение и производительность блоков питания, вы найдете статьи и обсуждения о старении конденсаторов в блоках питания.

При покупке блока питания от известного производителя с хорошей гарантией большинству людей не о чем беспокоиться. Однако, если вы действительно хотите максимально продлить срок службы вашего блока питания, вы можете найти производителей, которые используют высококачественные твердотельные конденсаторы (вместо менее дорогих жидких) и предлагают 10-летнюю гарантию — отличный показатель того, что они ожидают, что их продукт будет последний.
