Como substituir e re-soldar um interruptor de teclado mecânico

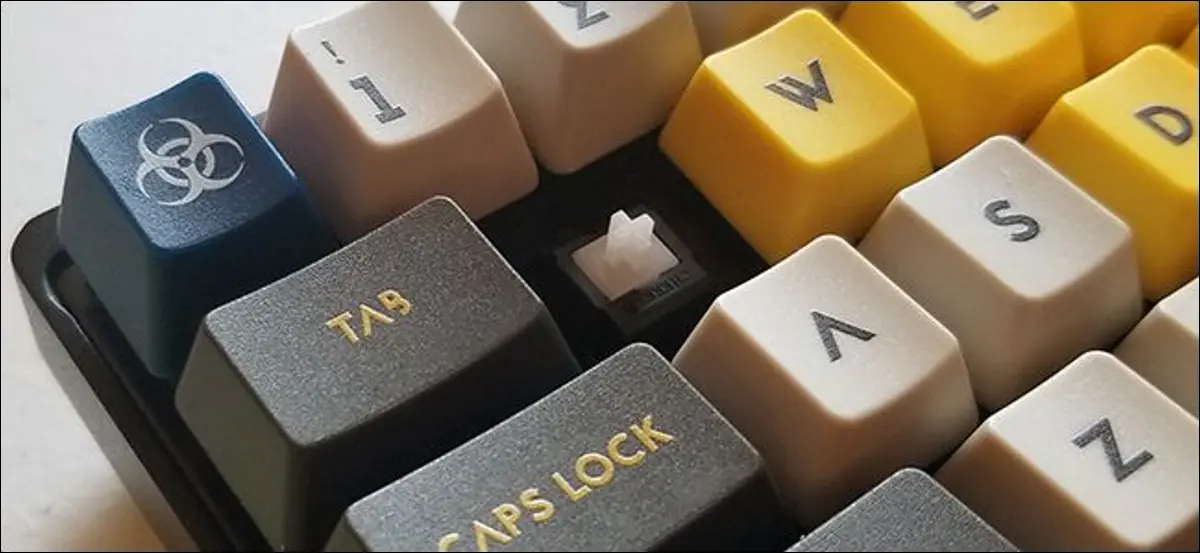

Os teclados mecânicos são geralmente mais sensíveis do que os seus homólogos e, ocasionalmente, um interruptor falha. Veja como substituí-lo sem abandonar o teclado. São necessárias algumas ferramentas e um pouco de conhecimento, mas você pode fazer isso com certeza.

Para retirar um switch e instalar um novo, você precisará abrir o próprio teclado para acessar a placa de circuito impresso, dessoldar o switch com defeito com um ferro de solda e uma bomba, remover o switch e inserir um novo um e, finalmente, solde o novo interruptor no lugar. Se você nunca soldou nada antes, não se preocupe. Embora ajude ter um pouco de experiência em soldagem, a soldagem que você fará aqui é bastante direta.

O que você precisará

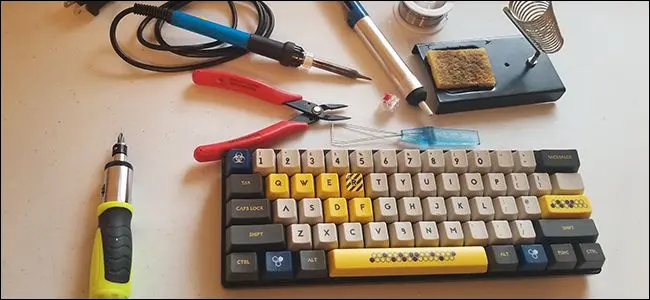

Antes de começar, você precisará das seguintes peças e ferramentas:

• Ferro de solda
• Bomba de solda
• Solda de grau eletrônico ($8)
• Ferramenta de extração de keycap (US $ 6)
• Interruptor de teclado mecânico de substituição compatível
• Chave de fenda pequena e/ou pé de cabra para abrir a caixa do teclado
• Pinças ou alicates pequenos
• LED e cortadores de fio compatíveis (se o teclado estiver aceso)

Se você ainda não tem acesso às ferramentas de solda, pode adquirir um kit de ferro de solda que inclui ferro, bomba, suporte/estojo, pinças e várias pontas diferentes por menos de US$ 20.

AVISO: os ferros de solda operam em temperaturas quentes o suficiente para queimar gravemente a pele e iniciar incêndios. Sempre tenha cuidado ao operá-los e nunca deixe um ferro de solda ativo fora de seu coldre. Se você continuar com este guia, o fará por sua conta e risco.

Este guia pressupõe um conhecimento básico de técnicas de soldagem. Não é particularmente difícil se você já trabalhou com eletrônica antes, mas se você não estiver atualizado, confira este artigo para se informar.

RELACIONADO: Como usar um ferro de solda: um guia para iniciantes

Selecionando o interruptor de substituição correto

Antes de começarmos, você precisará encontrar um interruptor de substituição para a chave que está com defeito. Isso é mais complexo do que você imagina. Se sua placa usa switches Cherry MX Blue, você só precisa encontrar outro switch Cherry MX Blue, certo?

Em linhas gerais, sim. Combinar o fabricante e a “cor” do switch é a maior parte de obter a sensação correta do switch. Mas você também precisará combinar o switch específico com sua placa específica. A próxima grande escolha é o estilo de montagem.

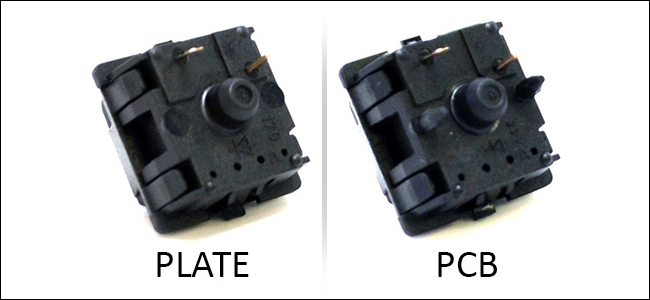

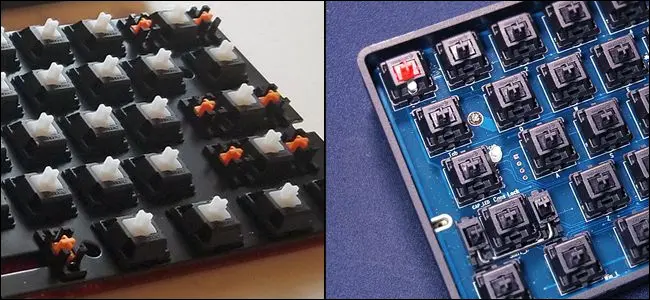

Isso é conhecido como PCB ou montagem em placa: diferentes caixas de interruptores são projetadas para serem inseridas diretamente na placa de circuito do teclado ou em uma placa de metal ou plástico que fica acima da placa de circuito para protegê-la. À esquerda na imagem abaixo está um teclado com interruptores montados na placa; à direita, um teclado com interruptores montados em PCB.

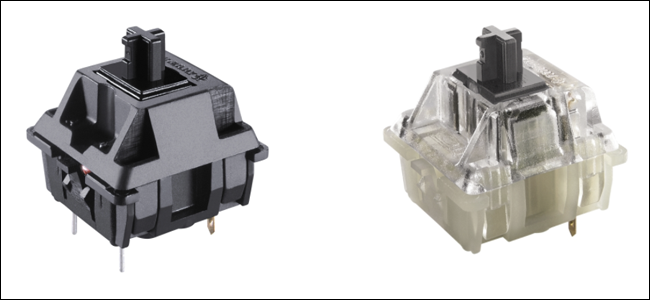

Os interruptores montados em PCB incluem dois pinos de plástico extras na parte inferior para maior estabilidade, que não são necessários para montagens de placa. Geralmente, você pode instalar um switch montado em PCB em um teclado de placa sem problemas - mesmo que os pinos de plástico extras estejam no caminho, você pode cortá-los e lixá-los. Mas você não deve instalar um switch montado em placa diretamente no PCB porque ele será instável e mais propenso a funcionar mal.

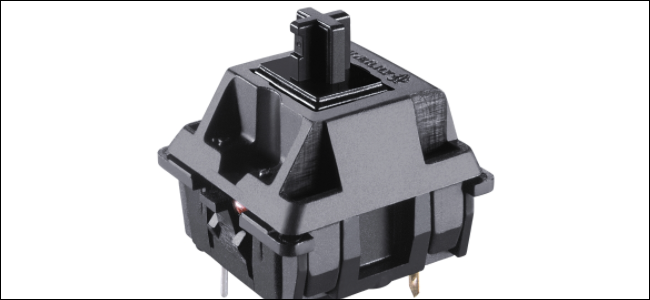

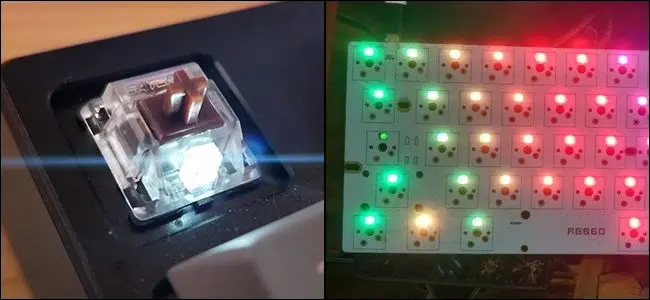

Agora vamos falar de LEDs. Se sua placa inclui iluminação, você também precisará substituir o LED - eles não estão embutidos nos interruptores. A maioria dos teclados comerciais instala os LEDs acima do switch, em uma cavidade especialmente formada no plástico da caixa do switch, ou abaixo dele, diretamente na própria PCB e brilhando através de uma caixa transparente. Veja a diferença:

Se a sua placa usa LEDs montados abaixo do switch, você é ótimo - basta deixar o LED atual no lugar e instalar o novo switch em cima dele. Se o LED estiver montado acima do switch, você precisará dessoldar o LED original da placa para remover o switch e soldá-lo novamente no lugar quando terminar. Se você for cuidadoso, você pode reutilizar o original... mas você pode querer obter um LED de backup antes de começar, apenas por precaução.

Finalmente, se o seu teclado usa interruptores com caixas de plástico transparente para os LEDs montados na parte inferior, você também deseja obter interruptores de substituição com plástico transparente. Caso contrário, a luz será bloqueada pelo interruptor opaco. Essas variantes de interruptores são frequentemente chamadas de “RGB”, embora na verdade não incluam as luzes LED nos próprios interruptores.

Etapa um: desmontar a caixa do teclado

Para iniciar esse processo, remova o teclado do PC e coloque-o em um espaço de trabalho limpo. Agora você precisará remover a caixa externa para acessar a placa de circuito impresso.

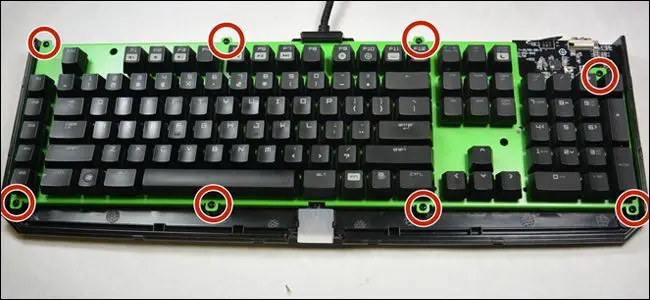

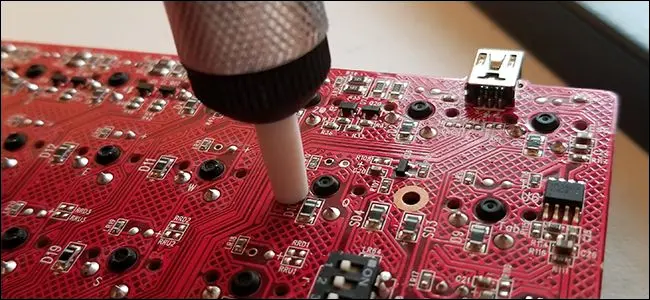

Este processo será diferente para teclados diferentes. Em nosso teclado de exemplo, um design Vortex Poker 3 bastante típico e amigável para mods, tudo o que tenho a fazer é remover as tampas das teclas e depois remover seis parafusos. Se você tiver um teclado de estilo gamer mais elaborado, talvez seja necessário retirar pedaços de plástico e remover os pés para acessar os parafusos de retenção.

Enquanto você trabalha, anote qual switch específico você deseja substituir. Às vezes, os PCBs não são rotulados e, uma vez que as teclas estão desligadas, pode ser difícil distinguir um switch de outro. Uma marca na parte de trás do PCB com um Sharpie não vai doer.

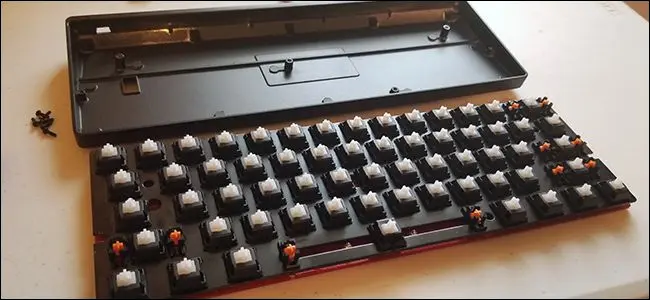

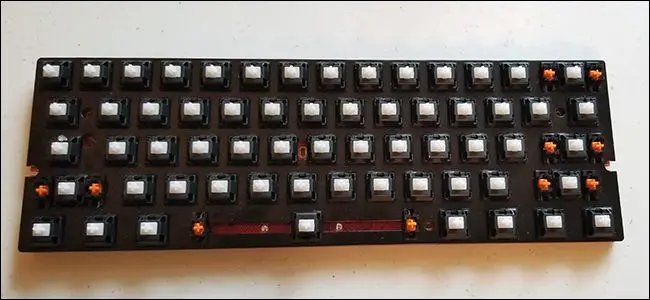

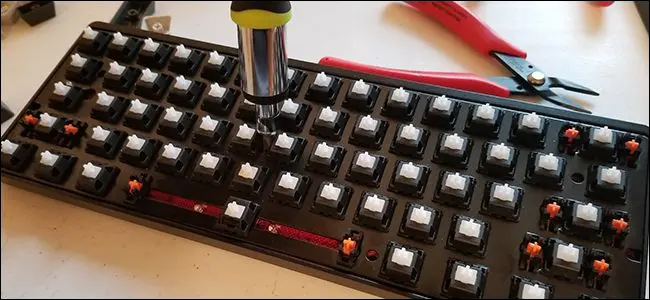

Depois de tirar o gabinete e remover todos os cabos que o conectam à placa de circuito impresso, você deve ter algo assim: uma PCB com vários interruptores, além de uma placa de metal se o seu teclado a usar.

Terceiro passo: Prepare-se para dessoldar

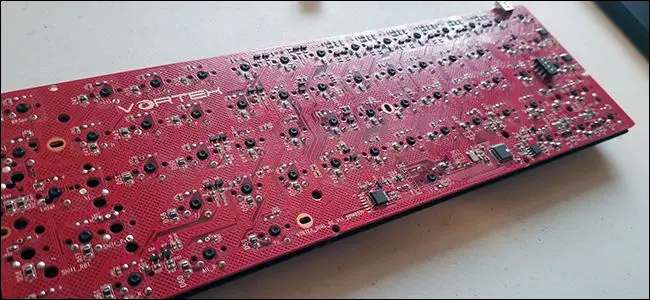

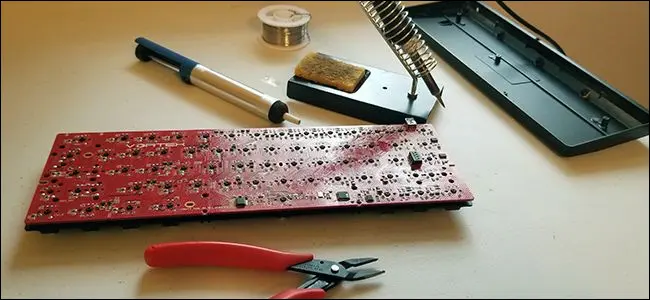

Agora conecte seu ferro de solda para aquecê-lo e prepare sua bomba. Coloque seu PCB de cabeça para baixo em sua área de trabalho, com a parte de trás da placa voltada para cima e os interruptores apoiados na mesa. Prepare sua esponja ou latão para limpeza.

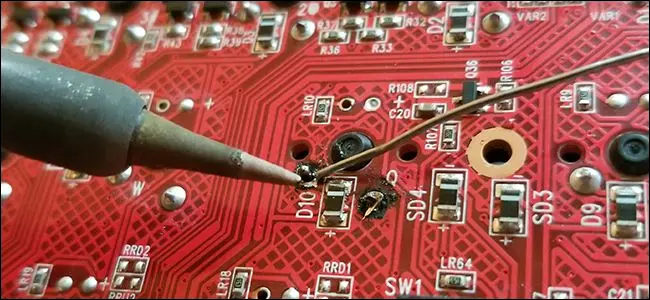

Quando o ferro estiver quente o suficiente, limpe qualquer resíduo oxidado para que a ponta fique limpa e brilhante. Em seguida, pressione a ponta no pino elétrico do interruptor correspondente para aquecer a solda antiga até que fique líquida. Tenha cuidado para não tocar no material não condutor da própria PCB, apenas na solda. Prepare sua bomba e prepare-a.

Quando toda a solda estiver aquecida e liquefeita, afaste rapidamente o ferro e coloque a bomba em cima do pino. Ative a bomba para sugar a solda líquida do contato elétrico antes que ela esfrie e solidifique novamente.

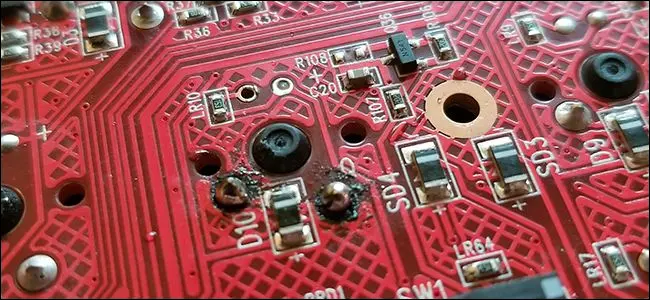

Você provavelmente terá que repetir a etapa acima duas ou três vezes para remover completamente toda a solda antiga do contato elétrico. Faça isso e repita a etapa para o segundo contato no interruptor. Lembre-se de limpar a ponta do ferro de solda regularmente enquanto trabalha. Faça isso novamente para os pinos do LED do switch, mas somente se o LED estiver montado acima do switch . Se estiver montado abaixo do switch, você pode deixar o LED no lugar.

Etapa quatro: remova o interruptor

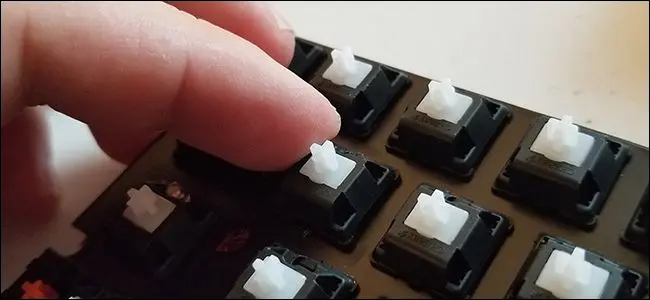

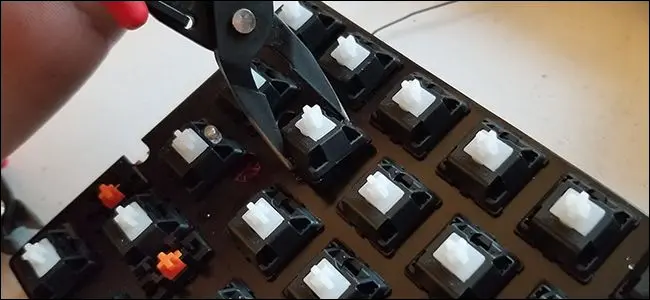

Com a solda removida, agora você pode remover fisicamente o próprio switch. Se o teclado usar interruptores montados em PCB, você poderá simplesmente puxá-lo com os dedos ou com um alicate pequeno. Se os interruptores estiverem montados em uma placa de plástico ou metal, você precisará pressionar algumas abas pequenas no interruptor para soltá-lo.

A solda é um material pegajoso que seca rapidamente. Se o interruptor não estiver saindo, pode ser porque você não conseguiu sugar toda a solda e ainda está retida no fundo do contato elétrico. Repita o passo três e tente novamente. Você pode ter que fazer isso para os LEDs acima do interruptor também.

Ao remover o LED, se você planeja usá-lo novamente, anote cuidadosamente sua orientação e coloque-o na mesa para saber qual pino foi colocado em qual lado. Se você substituir o LED com os pinos do ânodo e do cátodo invertidos, não funcionará. Quando você tiver o interruptor antigo livre, deixe-o de lado.

Etapa cinco: instale o novo switch

Verifique o interruptor de substituição e certifique-se de que seus dois pinos elétricos estejam retos e na vertical. Agora abaixe-o no lugar no PCB. Se o seu teclado usa uma placa, você terá que “encaixá-la” com os pinos elétricos perfeitamente alinhados. Verifique-o com os outros interruptores para certificar-se de que está devidamente alinhado e abaixado no lugar.

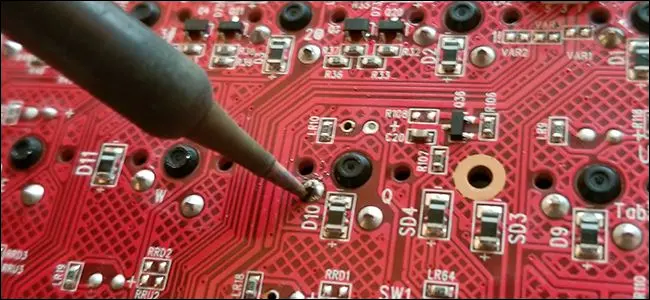

Vire o tabuleiro. Agora você vai usar seu ferro de solda para adicionar nova solda ao contato elétrico correspondente e fechar o circuito do interruptor. Limpe o ferro, coloque-o no primeiro pino do interruptor para aquecer o metal por alguns segundos e, em seguida, guie cuidadosamente o fio de solda no lugar para que ele derreta ao redor do pino e no contato elétrico.

Deve haver solda suficiente derretida no local para cercar completamente o pino elétrico, mas não tanto que derrame sobre o material não condutor da placa de circuito. Limpe o ferro e repita o processo para o segundo pino.

Se o seu switch tiver um LED montado na parte superior e você estiver usando o antigo, passe-o cuidadosamente pela caixa de plástico do switch e nos orifícios de contato, certificando-se de alinhá-lo como estava antes. Se você estiver usando um novo LED, faça o mesmo, mas certifique-se de alinhar o ânodo e o cátodo corretamente. Deve haver um guia impresso em algum lugar da PCB, identificando qual orifício é positivo (ânodo) e qual é negativo (cátodo). O fio mais longo é sempre o ânodo. Você pode dobrar os fios um pouco depois de passarem pelo orifício para mantê-los no lugar enquanto você solda. Quando terminar, se você usou um LED novo, corte os fios perto do ponto de solda.

Etapa seis: testar o switch

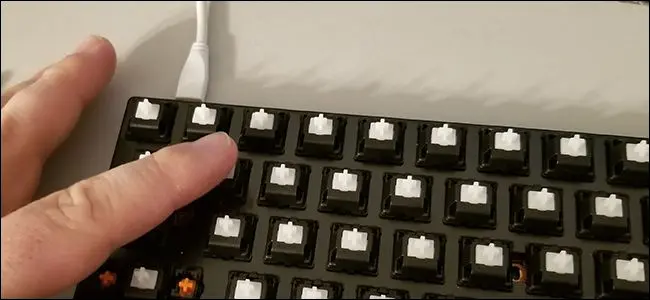

Sem remontar o teclado, mova cuidadosamente sua placa de circuito com os interruptores conectados de volta ao seu computador e conecte-o. Você pode testar o interruptor simplesmente abrindo um navegador da Web ou processador de texto e pressionando o interruptor repetidamente. Se o computador estiver registrando corretamente as teclas, você está pronto para começar. Se não estiver, você não completou corretamente o circuito com sua solda e precisará voltar às etapas acima para ver onde errou.

Etapa sete: remonte seu teclado

Remova o teclado do seu PC novamente. Coloque-o de volta em seu estojo e feche-o, revertendo qualquer processo que você precise realizar para seu teclado específico na Etapa Um. Recoloque as teclas, volte para o computador e conecte o teclado. Você está pronto para ir.
