멀티미터로 컴퓨터의 PSU를 테스트하는 방법
게시 됨: 2022-09-28
디지털 멀티미터가 있는 경우 PSU를 테스트하고 컴퓨터 문제의 원인으로 전원 그렘린을 배제하는 것은 매우 간단합니다.
디지털 멀티미터를 사용하는 이유
독립형 PSU 테스터는 훌륭하며 빠른 결과를 얻을 수 있도록 항상 준비되어 있습니다. PSU가 최대 전력에 도달하는 속도를 보여주는 PG(Power Good) 값과 같은 유용한 값도 제공할 수 있습니다. 이는 멀티미터로는 할 수 없는 일입니다.
INNOVA 3320 자동 범위 조정 디지털 멀티미터
좋은 멀티미터는 집 주변의 여러 프로젝트에 유용합니다.
$28.99
그러나 많은 사람들이 이미 디지털 멀티미터를 가지고 있고 주변에 PSU 테스터가 없습니다. 따라서 PG 값과 같은 작은 추가 기능을 위한 PSU 테스터가 있는 것이 좋지만 멀티미터를 사용하여 보다 실질적인 접근 방식으로 거의 모든 동일한 데이터를 얻을 수 있습니다.
디지털 멀티미터로 PSU를 테스트하는 방법
멀티미터를 사용하는 것은 PSU 테스터를 연결하는 것보다 조금 더 실습이지만 몇 가지 기본 지침을 따르면 완벽하게 안전합니다.
경고: 우리는 PSU 자체를 공개하지 않을 것입니다. 적절한 예방 조치, 지식 및 도구 없이 그렇게 하면 치명적인 충격을 줄 수 있습니다.
계속 진행하기 전에 몇 가지 사항을 강조하고 싶습니다. 첫째, 아래에 설명된 방법을 사용하여 PSU의 출력을 테스트하는 것은 매우 안전합니다. 실제 PSU를 열어 장치의 "장부"에 액세스하는 것은 벽에서 나오는 라인 레벨 전기와 PSU의 커패시터에 모두 노출되지 않으며 노출될 것입니다. PSU 본체 내부의 잘못된 것을 만지면 심장이 멈출 가능성이 있습니다.
PSU가 오작동하는 경우 가장 안전한 방법은 간단히 교체하는 것입니다. 대형 커패시터, 변압기 또는 기타 내부 PSU 구성 요소를 교체하려는 시도는 고급 전자 제품 수리이며 PSU가 상대적으로 저렴한 점을 감안할 때 거의 가치가 없습니다.

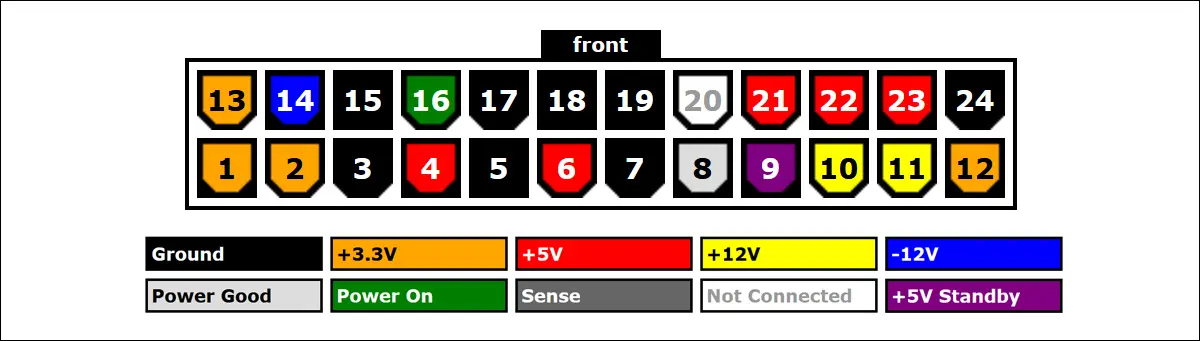

ATX 핀 배치에 익숙해지기
계속 진행하기 전에 20/24핀 커넥터를 살펴보고 레이아웃과 예상 전압에 익숙해지도록 합시다.
Reddit 사용자 /u/JohnOldman0이 만든 편리한 핀아웃 플래너를 사용하여 아래 다이어그램을 만들고 맞춤형 케이블 프로젝트를 계획하는 사람에게 이 도구를 추천합니다.
클립이 위로 향하게 커넥터를 잡고 있는 경우 24핀 커넥터의 경우 번호 매기기 체계는 왼쪽 하단에서 시작하여 하단 행에서 1-12, 상단 행에서 13-24를 읽습니다. 이 문서의 목적을 위해 "상단"이라는 용어를 사용할 때 "클립업"을 의미합니다.
20핀 커넥터의 경우 각각 1-10 및 11-20이지만 핀 번호가 변경되더라도 실제 전압의 위치는 변경되지 않는다는 점에 유의할 가치가 있습니다. 표준 24핀 ATX 커넥터는 원래 레이아웃을 유지하면서 20핀 커넥터에 4개의 핀을 추가하기만 하면 됩니다.
PSU 전원 끄기
PSU에 스위치가 있는 경우 스위치를 끕니다. 콘센트에 연결했을 때 자동으로 전원이 켜지면 플러그를 뽑으십시오.
어느 쪽이든 다음 단계를 진행하기 전에 컴퓨터를 끄는 것이 아니라 전원 끄기 PSU가 필요합니다.
구성 요소 케이블 분리
PSU 문제를 제자리에서 해결하려는 경우 PC에서 PSU를 제거할 필요는 없지만 안전하게 플레이하려면 테스트 중인 전원 리드뿐만 아니라 모든 전원 리드를 분리해야 합니다.
특정 케이블을 테스트하는 동안 인접한 구성 요소가 손상될 정도로 일이 잘못될 가능성은 거의 없지만 GPU, 드라이브 등에 연결되는 전원 리드를 제거하는 데 몇 초 밖에 걸리지 않는다면 위험을 감수할 이유가 없습니다.
점퍼 전원 켜기 핀
주의해야 할 첫 번째 핀은 핀의 전원 공급 장치와 인접 접지입니다. 위의 ATX 핀 배치 다이어그램에서 볼 수 있듯이 핀의 전원 공급 장치(24핀 판독값의 핀 번호 16, 상단 왼쪽에서 4번째)를 양쪽의 접지 핀에 연결해야 합니다.

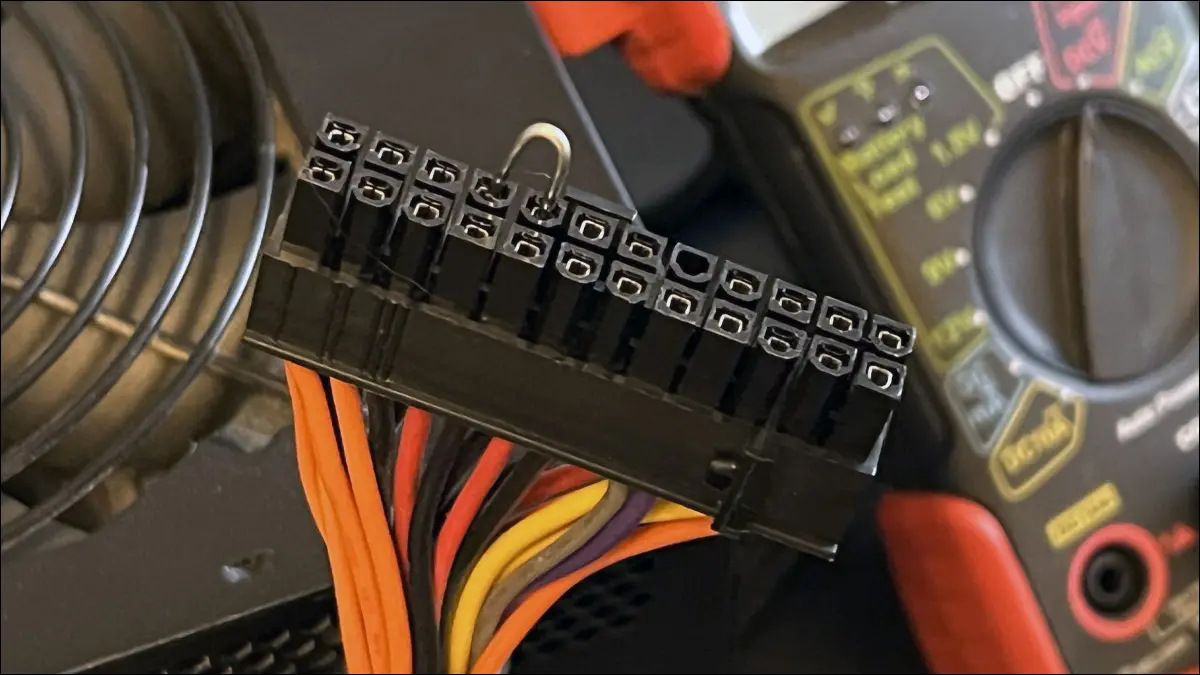

16 핀을 15 또는 17 핀(둘 다 접지 핀)으로 점프할 수 있습니다. 위의 사진에서 U자형으로 구부러진 짧은 길이의 클립을 사용하여 15번과 16번을 점프한 것을 볼 수 있습니다. 점퍼는 24볼트만 전달하고 테스트 중에는 만지지 않을 것이기 때문에 단열재의 부족은 큰 문제가 아닙니다.
18AWG 또는 16AWG 와이어의 스크랩 조각을 사용할 수도 있습니다. 간단한 ATX 24핀 PSU 점퍼 브리지 도구도 있습니다.
브리지 도구에는 각 핀아웃 위치에 대해 작은 숫자가 찍혀 있어 계산하지 않고 어떤 핀이 어떤 핀인지 명확하게 표시하려는 경우에 유용합니다. (일부 멀티미터에는 브리지를 통해 도달하기에는 너무 짧은 프로브가 있어 핀을 두드리고 전압을 확인하기가 어렵습니다.)
PSU 켜기
전원 핀을 접지 핀으로 점퍼한 후 PSU를 다시 켭니다. 팬이 PSU에서 회전하는 소리를 듣고 봐야 합니다. 일부 PSU에는 전원을 켜는 동안 잠시만 회전한 다음 PSU 온도가 상승할 때까지 유휴 상태로 설정되는 팬이 있습니다. 따라서 팬이 회전한 다음 몇 초 후에 멈추더라도 놀라지 마십시오.

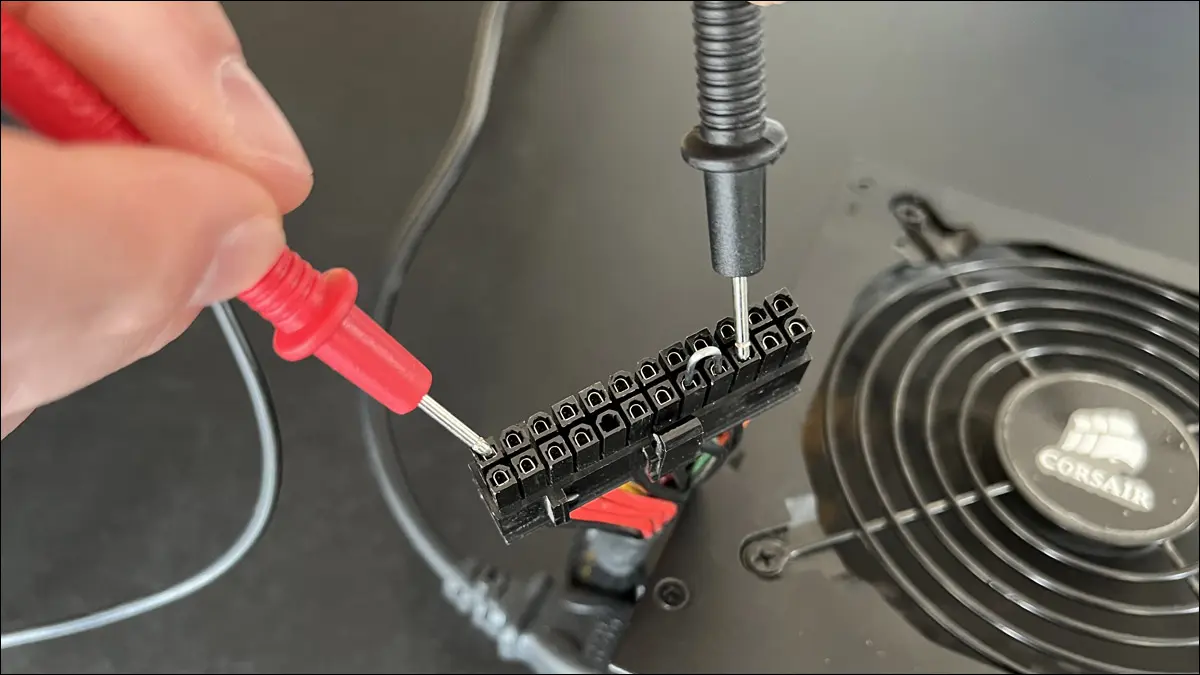

디지털 멀티미터로 핀 테스트
디지털 멀티미터를 사용하여 PSU를 테스트하는 것은 PSU 테스터를 사용하는 것과 크게 다르지 않습니다. 가장 큰 차이점은 작은 마이크로칩이 계산을 수행하고 엄지손가락을 위로 또는 아래로 내리는 대신 실제 경험을 얻을 수 있다는 것입니다. 마이크로칩과 데이터를 직접 해석합니다.
이 시점에서 멀티미터를 켜고 판독값을 DCV로 설정해야 합니다. 멀티미터가 "자동 범위 지정"인 경우 범위를 10V로 설정해야 하는 경우 아무 작업도 수행할 필요가 없습니다.
접지된 핀 중 하나에 검은색 멀티머 프로브를 놓습니다. 표준 24핀 ATX 커넥터의 경우 핀 3, 5, 7, 15, 17, 18, 19 또는 24입니다. 전원 점퍼에 바로 인접한 위치가 식별하기 쉽기 때문에 핀 15를 사용할 것입니다.
접지된 핀의 검은색 프로브를 다른 핀에 대고 판독값이 예상대로인지 확인합니다.

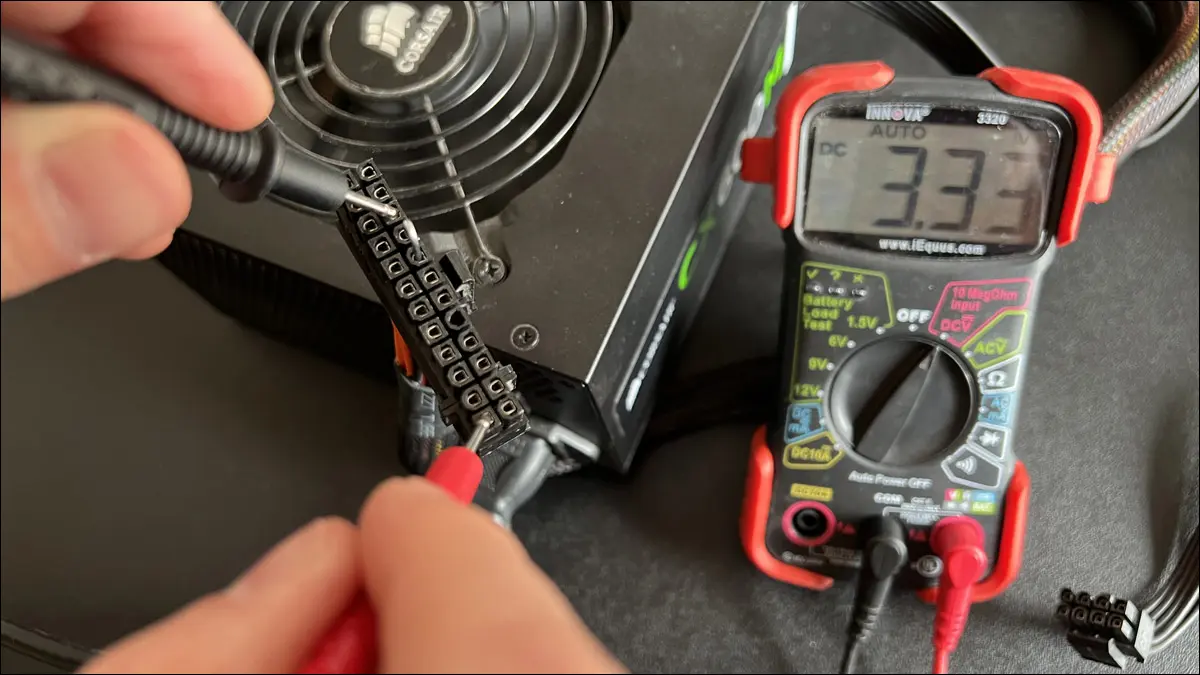

예를 들어 핀 15에서 접지하고 핀 12를 터치하는 경우 판독값은 3.3V(또는 3.3V의 ±5% 이내)여야 합니다. 위의 사진에서 3.3V 판독값으로 15핀에서 12핀 연결이 끊어진 것을 볼 수 있습니다.
모든 핀에 대해 이 프로세스를 반복하여 전압 판독값이 허용 범위 내에 있는지 확인합니다. 값이 범위 내에 있지 않으면 PSU를 교체해야 합니다. 참고로 ATX 전원 연결 핀 배열은 다음과 같습니다.

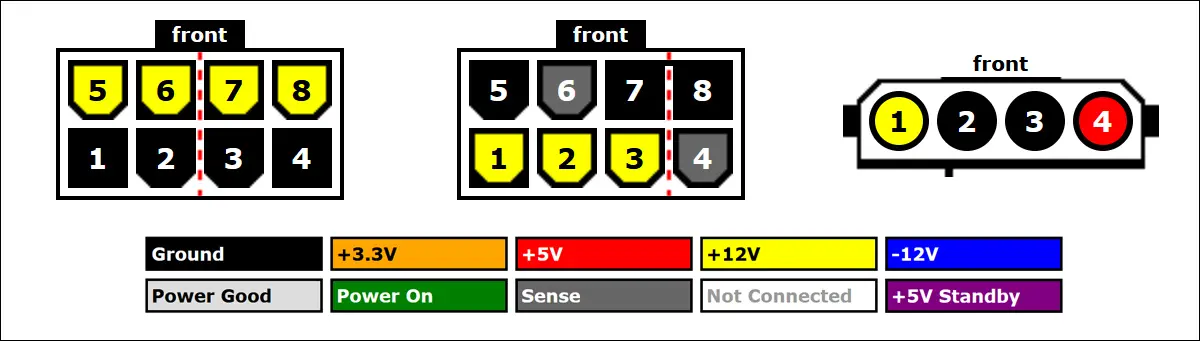

다음은 8핀(4+4) ATX/PCIe, 8핀(6+2) ATX/PCIe 및 해당 핀도 테스트하려는 경우 몰렉스 드라이브 커넥터의 핀 배치입니다.
더 큰 24핀 전원 커넥터와 마찬가지로 검은색 멀티미터 프로브를 알려진 접지(위의 검은색 핀 중 하나)에 접지한 다음 빨간색 프로브를 다른 핀에 터치하여 전압을 확인합니다. 동일한 ±5% 범위를 확인해야 합니다.
하드웨어 보호를 위해 여기에서는 흔들기 공간 매개변수를 제안하지도 않습니다. 하나 이상의 판독값이 ±5% 범위를 벗어나면 PSU를 교체하고 전원 공급 장치 오류로 인한 골칫거리를 해결하십시오.
