자신의 컴퓨터를 구축하는 방법, 2부: 통합

따라서 부품을 선택하고 호환성을 두 번 및 세 번 확인한 다음 이코노미 배송이 모든 부품을 집으로 가져올 때까지 기다렸습니다. 재미있는 부분에 도달할 시간입니다. 모든 것을 함께 모으는 것입니다.

시작하기 전에 좋은 작업 영역을 설정하고 싶을 것입니다. 충분한 공간과 조명이 있는 일종의 테이블을 마련하십시오. 가급적이면 카펫이 깔리지 않은 장소를 선택하십시오. 그리고 약간의 시간이 필요합니다. 몇 시간, 처음이거나 추가 기능이 많은 경우 더 많을 수 있습니다.

필요한 도구

조립 과정에 필요한 것은 십자 드라이버만 있으면 됩니다. 좋은 비트 세트는 크거나 작은 나사에 편리하지만 케이스 및 다양한 부품과 함께 필요한 모든 것이 제공되어야 합니다.

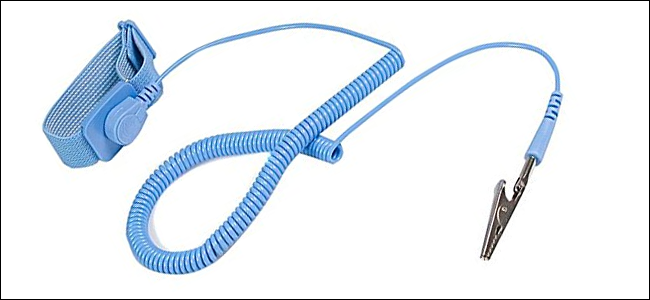

집이나 작업 공간이 특히 정전기 방전에 취약한 경우 정전기 방지 팔찌가 필요할 수 있습니다. 이 doohicky 클립은 금속 조각(예: PC 케이스)에 고정되어 작업하는 동안 손을 전기적으로 접지시켜 부품을 방전으로부터 보호합니다. 솔직히 말해서 정전기 충격이 실제로 PC 부품을 손상시키는 경우는 매우 드뭅니다. 마더보드 및 그래픽 카드와 함께 제공되는 정전기 방지 백을 사용하는 것만으로도 괜찮을 것입니다. 하지만 좀 더 조심하고 싶다면 나쁘지 않을 것입니다.

마지막으로, 느슨한 나사를 놓을 장소를 위해 부엌에서 몇 개의 컵이나 그릇을 추가하고 싶을 수 있습니다. (또는 가지고 있다면 자석 부품 트레이가 훌륭합니다.)

첫째: 귀하의 사례를 조사하십시오

먼저 귀하의 사례를 살펴보십시오. 마더보드, 하드 드라이브 및 SSD를 위한 드라이브 베이, 마더보드 포트 및 그래픽 카드용 확장 베이 등을 위한 구멍이 있는 후면을 볼 수 있습니다. 꽤 좋은 아이디어가 있어야 합니다. 모든 것이 이미 어디로 가고 있는지 - 확실하지 않은 경우 함께 제공된 설명서를 확인하십시오(또는 휴대전화의 지원 웹 페이지에서 다운로드하십시오. 사용하는 동안 양쪽 측면 패널을 제거해야 합니다. 건설할 때 양쪽에서 내부에 접근할 수 있습니다.

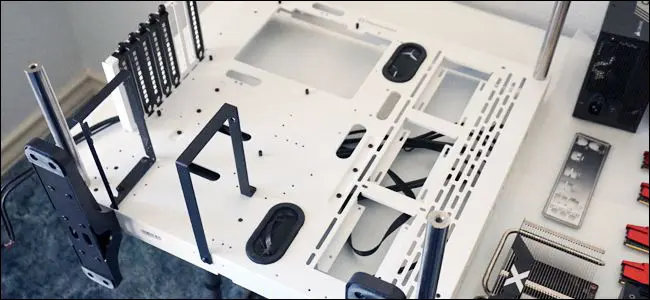

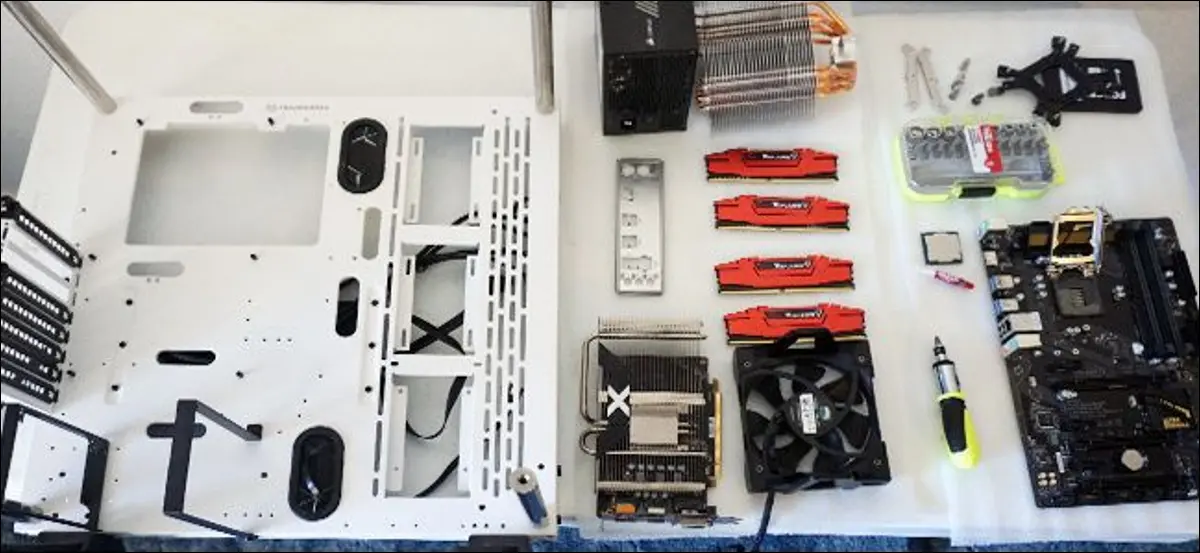

이 사진에서 우리가 사용하고 있는 PC 케이스가 조금 이상해 보입니다. Thermaltake P3 인클로저는 아크릴 커버가 있는 개방형 디자인으로 모든 구성 요소를 과시하도록 설계되었으며 케이스 팬이 필요하지 않습니다. 이 사진에서 구성 요소를 명확하게 볼 수 있도록 특별히 선택했지만 대부분의 상자 스타일 인클로저와 구성이 정확히 동일하지는 않습니다. 추가 5면에 벽이 있다고 상상해보십시오.

1단계: CPU 설치

보드가 제자리에 고정되면 설치하는 것보다 쉽기 때문에 마더보드 자체를 설치하기 전에 CPU와 RAM을 마더보드에 설치할 것입니다. 마더보드를 꺼내서 들어 있던 상자 위에 올려 놓으면 이러한 단계를 수행할 수 있는 정전기 없는 멋진 테스트 벤치가 생깁니다.

CPU를 설치하는 것은 다소 신경이 쓰이는 과정이었지만 디자인이 간소화되면서 훨씬 쉬워졌습니다. 칩 바닥의 전기 접점을 만지지 마십시오. 그러면 문제가 없습니다.

CPU는 상자에서 꺼낼 때 플라스틱 케이스나 다른 보호 장치에 들어 있습니다. 잠시 동안 그대로 두고 마더보드의 CPU 소켓을 살펴보십시오. 거의 모든 마더보드 디자인의 왼쪽 상단 모서리에 있는 열린 영역입니다. 힌지(Intel 보드의 경우)에서 위아래로 회전하는 플레이트와 안전을 위해 눌러 마더보드에 고정할 수 있는 레버(Intel 및 AMD 보드의 경우)가 있어야 합니다. 잠시 시간을 내어 이 메커니즘이 특정 모델에서 어떻게 작동하는지 확인하세요. 프로세서와 제조업체에 따라 약간씩 다릅니다.

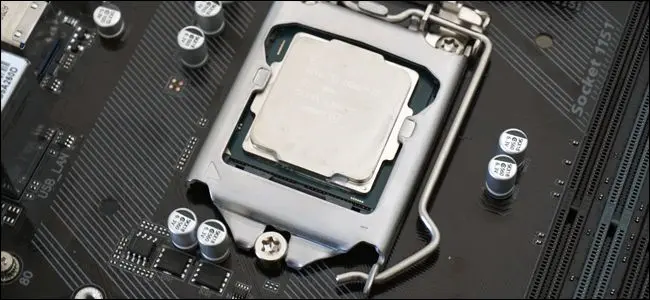

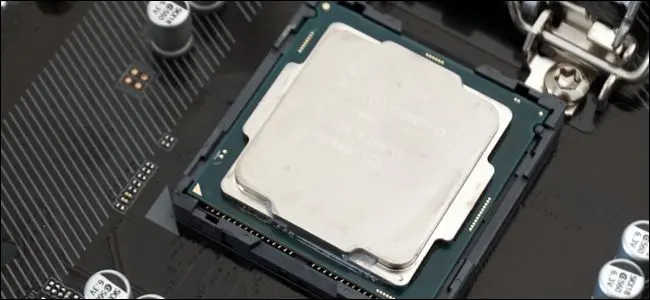

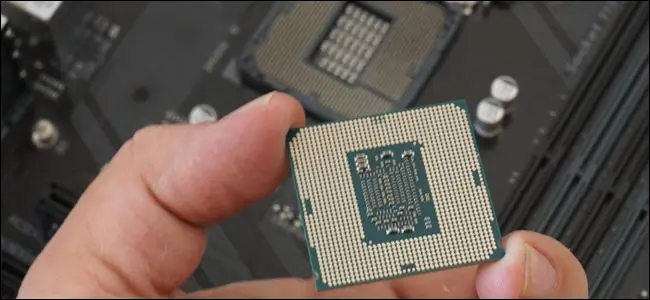

플레이트를 위로 올린 다음 CPU를 프로텍터에서 꺼냅니다. 전기 접점을 건드리지 않고 상단과 하단을 자세히 살펴보고 소켓에 어떻게 정렬되어 있는지 확인합니다. 대부분의 CPU는 또한 모서리에 작은 화살표가 있습니다. 아래 사진에서 칩의 왼쪽 하단에 있습니다. 이것은 소켓의 유사한 화살표에 해당하므로 정렬하십시오.

CPU가 소켓에 어떤 방식으로 끼워지는지 확실히 알면 부드럽게 밀어 넣습니다. 놓을 수 있어야 합니다. 그러면 CPU가 마지막 밀리미터 또는 2밀리미터 아래로 떨어질 것입니다. 소켓의 벽과 같은 높이여야 합니다. 이제 플레이트를 떨어뜨리십시오. 플레이트가 있는 경우 완전히 밀어낼 수 없으면 중지하십시오. CPU가 올바르게 삽입되지 않은 것입니다. 이 섹션의 시작 부분으로 돌아가서 다시 시작하십시오.

접시를 끝까지 내릴 수 있다면 좋습니다. 안전 탭 아래에 있는 레버를 아래로 누릅니다. 계속할 준비가 되었습니다.

2단계: RAM 설치

다음으로 메모리 모듈을 설치할 차례입니다. CPU 쿨러를 설치하기 전에 이 작업을 수행하는 것이 좋습니다. 일부 애프터마켓 제품은 RAM 가장자리에 매달려 있어 나중에 넣기가 어렵거나 불가능하기 때문입니다.

RAM 슬롯은 양쪽에 클립이 있는 길고 얕은 슬롯이며 일반적으로 현재 관점에서 프로세서 오른쪽에 있습니다. 더 작은 보드는 2개만 가질 수 있고 더 크고 더 비싼 보드는 8개까지 가질 수 있습니다. 빌드에 4개의 RAM 스틱(DIMM)을 삽입할 것입니다.

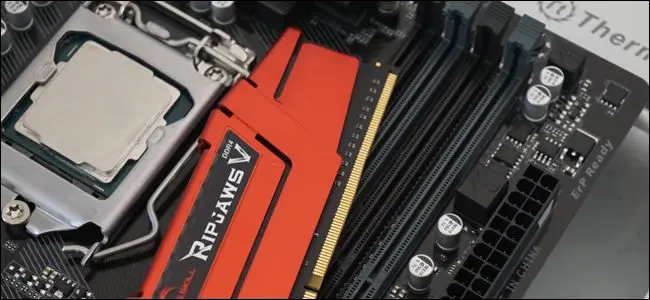

자신의 DIMM과 해당 슬롯을 살펴보십시오. 다시 한 번, 끼워지는 방법은 하나뿐이라는 것을 알아야 합니다. 금 접점 가운데에 있는 노치를 보고 슬롯의 플라스틱 범프와 정렬합니다. 이것은 DDR3, DDR4 또는 더 새로운 버전의 RAM을 사용하는 것과 상관없이 작동합니다. 어떤 이유로 RAM이 맞지 않으면 마더보드와 호환되지 않을 수 있습니다.

RAM을 설치할 준비가 되었다면 슬롯의 상단과 하단에 있는 클립을 아래로 접습니다. RAM을 넣고 먼저 접촉시킨 다음 세게 누릅니다. DIMM을 고정하려면 클립이 제자리에 다시 끼워야 합니다. 상단과 하단에 있는 RAM을 아래로 눌러 확인합니다.

가지고 있는 모든 RAM 모듈에 대해 이 과정을 반복합니다. 모두 평행하지 않으면 평행이 될 때까지 아래로 누릅니다.

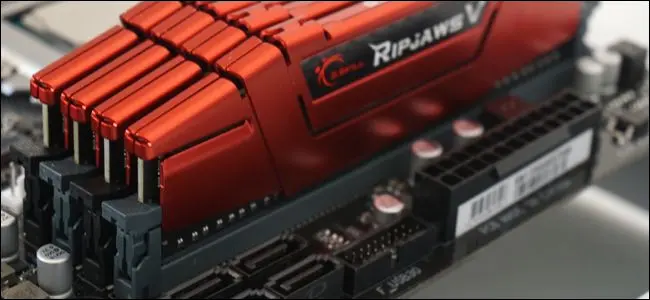

RAM 슬롯보다 RAM 모듈이 적은 경우 채우는 모듈에 주의하십시오. 위 사진의 슬롯이 검정색과 회색으로 번갈아 색상이 바뀌는 것을 확인하셨습니까? 이는 프로세서로 가는 메모리 채널과 함께 작동하도록 설계된 방식 때문입니다. 간단히 말해서, 채우지 않을 경우 검정색 슬롯만 사용하거나 회색 슬롯만 사용하십시오. 물론 마더보드가 실제로 사용하는 색상으로 대체하십시오.

3단계: 마더보드 설치

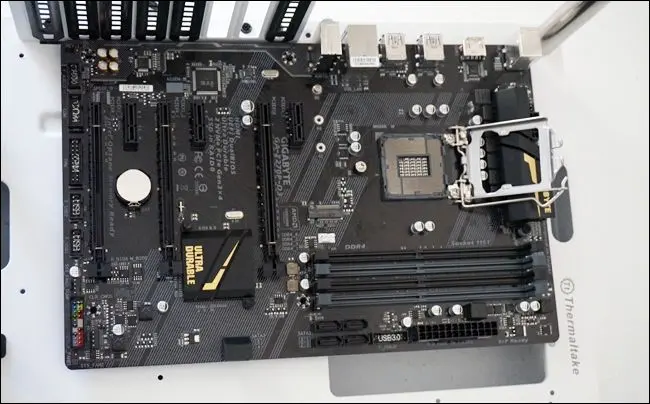

전면 패널이 오른쪽에 오도록 테이블 위에 케이스를 내려놓습니다. 케이스의 액세스 도어를 제거하고 아래를 봅니다. 강철 또는 알루미늄의 큰 판은 마더보드를 설치할 위치이며, 이와 관련하여 구매한 부품의 상당 부분입니다.

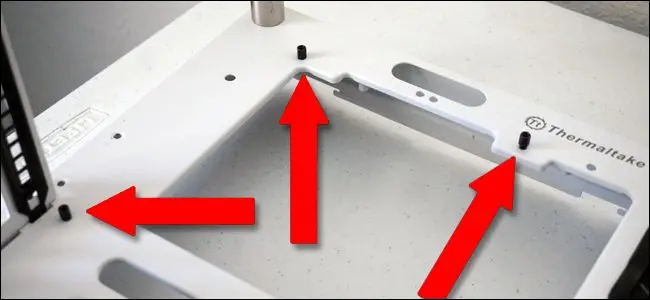

가장 먼저 할 일은 케이스 자체에서 마더보드를 분리하는 작은 브래킷인 마더보드 라이저를 설치하는 것입니다. ATX 표준 마더보드는 6개를 사용합니다. 그것들은 마더보드와 함께 제공된 상자 또는 케이스와 함께 제공된 상자에 포함되어야 합니다. 보기에 명확하지 않은 경우 설명서를 빠르게 살펴보십시오. 손가락으로 라이저를 장착 구멍에 나사로 고정할 수 있어야 합니다. 마더보드를 제자리에 고정하면 더 조여집니다.

참고: 일부 경우에는 위의 그림과 같이 마더보드가 위치하는 상단 근처에 큰 컷아웃이 없습니다. 애프터마켓 쿨러를 설치하는 경우 케이스에 이 컷아웃이 없으면 마더보드를 넣기 전에 쿨러를 설치해야 합니다. 따라서 지금 해당 섹션으로 건너뛰고 여기로 돌아오십시오. 스톡 쿨러는 이것을 필요로 하지 않습니다.

마더보드 자체를 케이스에 넣기 전에 I/O 플레이트를 설치하십시오. 이것은 케이스 뒷면에 맞는 작은 알루미늄 조각으로, 마더보드 뒷면(현재 보고 있는 위치에서 왼쪽)의 모든 포트에 대한 컷아웃이 있습니다. 약간의 힘이 필요할 수 있지만 도구 없이 밀어 넣고 제자리에 딸 수 있어야 합니다. 우리의 야외 케이스에는 후면 I/O 플레이트를 위한 장소가 없으므로 대부분의 경우 다음과 같습니다.

이제 마더보드와 함께 제공된 나사를 드라이버로 라이저에 조입니다. 그것들을 좋고 단단하게 만드십시오. 그러나 너무 조여서 회로 기판에 금이 가지 않도록하십시오. 모든 라이저에 대해 모든 나사를 사용해야 합니다. 이것이 마더보드와 여기에 연결된 모든 부품을 고정하는 유일한 것입니다.

작업을 마치면 마더보드가 케이스 프레임 위의 약 1/4인치 라이저에 놓입니다.

I/O 플레이트가 케이스 및 마더보드의 다양한 포트와 같은 높이인지 확인하고 필요한 경우 금속 단자를 뒤로 구부립니다.

4단계: 케이스 팬 설치(해당되는 경우)

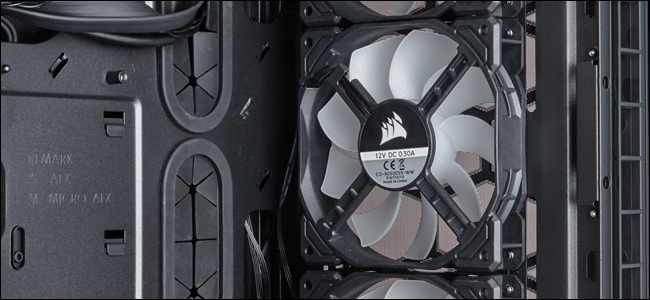

그런 다음 컴퓨터의 전면, 후면 및/또는 측면에 케이스 팬을 설치합니다. (이미 케이스에 미리 설치된 경우 이 단계를 건너뛸 수 있습니다.) 지금 설치하면 나중에 방해가 되는 구성 요소에 대해 걱정할 필요가 없습니다. 대부분의 경우 팬을 케이스에 직접 나사로 고정하지만 일부 게임 브랜드 케이스에는 팬을 위한 캐디 또는 슬레드가 있어 쉽게 제거하고 청소할 수 있습니다. 귀하의 사례 설명서에 더 많은 정보가 있을 수 있습니다.

관련: 최적의 공기 흐름 및 냉각을 위해 PC 팬을 관리하는 방법

팬을 배치하는 위치와 팬이 향하는 방향이 중요하다는 점을 기억하세요. 최상의 공기 흐름을 위해 팬을 구성하는 방법을 잘 모르겠다면 이 안내서를 확인하십시오.

5단계: CPU 쿨러 설치

프로세서와 함께 제공되는 냉각기를 사용하려는 경우(대부분 상자에 하나가 포함되어 있음) 이 작업은 쉬울 것입니다. CPU와 함께 제공되는 쿨러에는 일부 애프터마켓 제품과 마찬가지로 접점에 미리 적용된 열 페이스트가 포함되어 있어 프로세스가 훨씬 간단해집니다. 애프터마켓 쿨러는 쉬운 것부터 어려운 것까지 다양하지만 그 영역에서도 우리가 할 수 있는 것을 안내해 드리겠습니다.

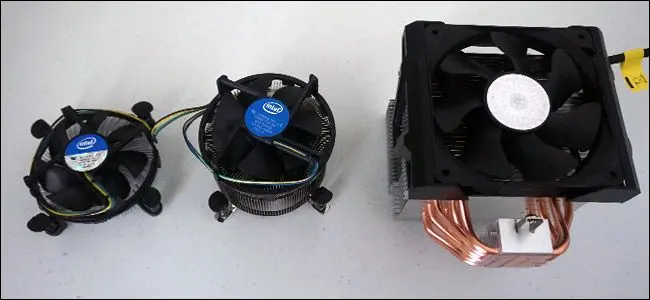

스톡 인텔 쿨러

CPU 소켓의 네 모서리 모두에 몇 밀리미터의 네 개의 장착 구멍이 있습니다. 쿨러를 아래로 누르고 제자리에 나사로 고정하기만 하면 됩니다. 재고 Intel 쿨러의 나사는 플라스틱이고 스프링에 장착되어 있으므로 도구가 필요하지 않습니다.

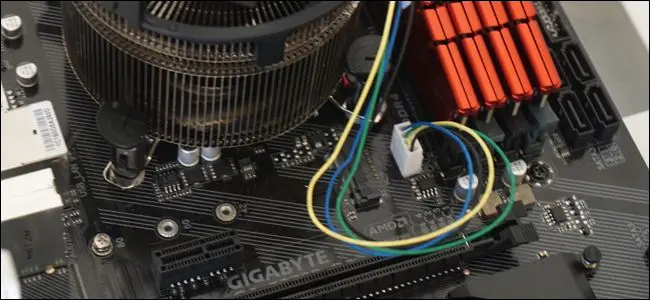

쿨러 하나가 제자리에 있고 고정되어 있으므로 전원 케이블을 연결해야 합니다. 마더보드에는 CPU 소켓과 매우 가까운 작은 3 또는 4핀 전원 포트가 있습니다. 짧은 케이블로 연결하여 쿨러의 팬에 전원을 공급합니다.

기본 AMD 쿨러(및 일부 애프터마켓 쿨러)

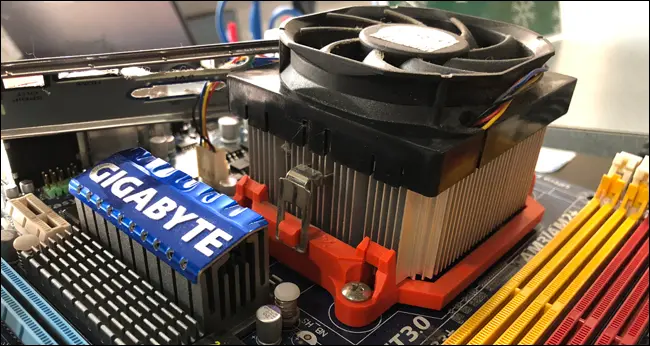

AMD 마더보드는 CPU 양쪽에 2개의 플라스틱 조각과 함께 제공되며 AMD 스톡 쿨러는 여기에 연결됩니다(일부 애프터마켓 제품과 마찬가지로). 방열판의 사각형 금속 후크를 마더보드의 플라스틱 노치에 맞춘 다음 레버를 아래로 눌러 제자리에 고정합니다.

일부 방열판은 레버를 누르는 대신 후크를 조여야 할 수 있지만 모두 이 방법의 변형으로 잠깁니다.

대형 애프터마켓 쿨러(Intel 및 AMD 모두용)

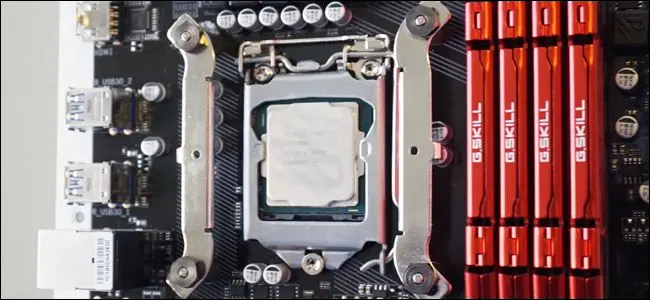

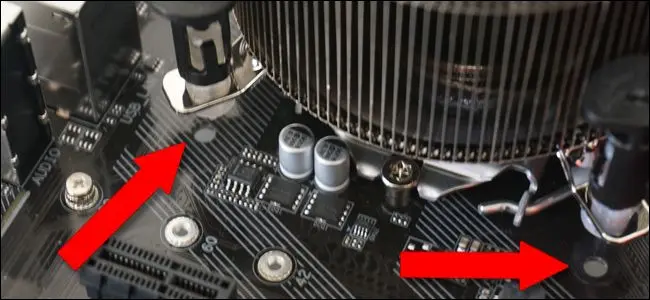

Intel 칩(또는 쿨러에 따라 일부 AMD 칩)에 애프터마켓 쿨러를 설치하는 경우 프로세스가 훨씬 더 복잡합니다. 이 최종 유형의 쿨러에는 백플레이트가 포함되어 있으며 마더보드에 있는 4개의 장착 구멍을 사용하여 쿨러를 나사로 고정해야 합니다. (AMD 보드를 사용하는 경우 이 구멍에 접근하려면 플라스틱 조각을 제거해야 합니다.)

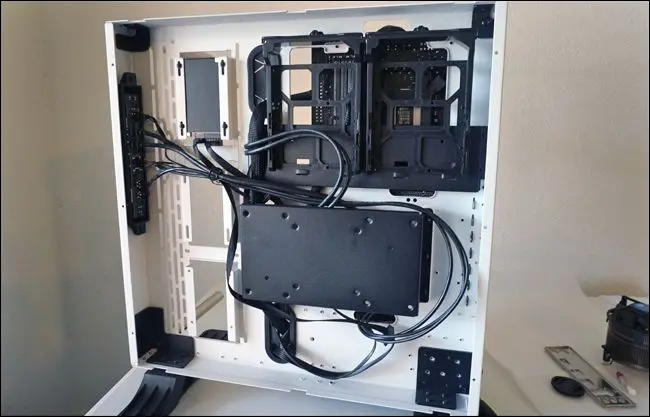

백플레이트를 부착하려면 케이스를 수직으로 세우고 후면 패널을 제거하여 마더보드 바닥에 접근합니다.

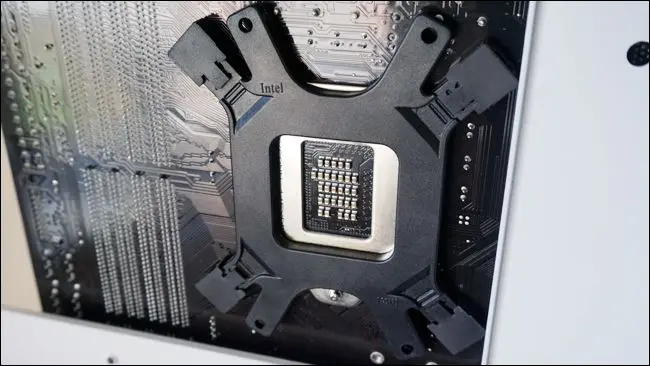

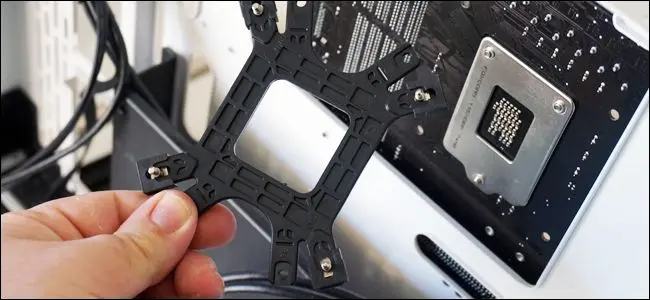

더 큰 쿨러용 백플레이트를 조립합니다. 이는 이 쿨러의 크기와 무게가 더 크기 때문에 필요합니다. 마더보드가 휘는 것을 방지하려면 더 안전한 기반이 필요합니다.

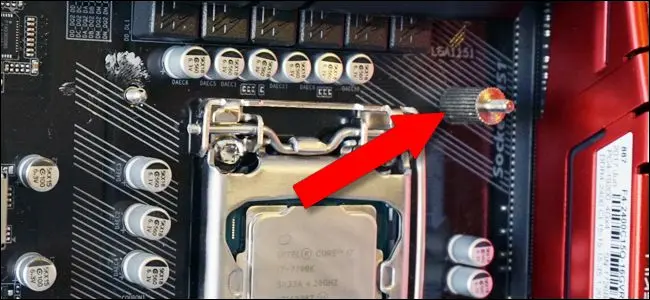

대부분의 애프터마켓 쿨러에는 다양한 Intel 및 AMD 소켓에 대한 별도의 지침과 부품이 있습니다. 이를 위해서는 나사를 특정 탭에 끼워 LGA 1151 시리즈 CPU 소켓용으로 설정해야 했습니다.

백플레이트를 제자리에 놓고 케이스를 이리저리 움직여서 다시 한 번 마더보드의 "상단"을 향하도록 합니다. 쿨러 장착판에서 나오는 나사에 라이저를 설치합니다. 다른 손으로 라이저를 조이는 동안 장착 플레이트를 안정적으로 유지하기 위해 케이스를 "안아"야 할 수도 있습니다.

플레이트가 제자리에 단단히 고정되고 라이저가 설정된 상태에서 전면 패널이 오른쪽에 오도록 하여 케이스를 원래 작업 위치에 다시 한 번 눕힙니다. 후면 패널을 제거한 상태로 두십시오. 나중에 시간을 절약할 수 있습니다.

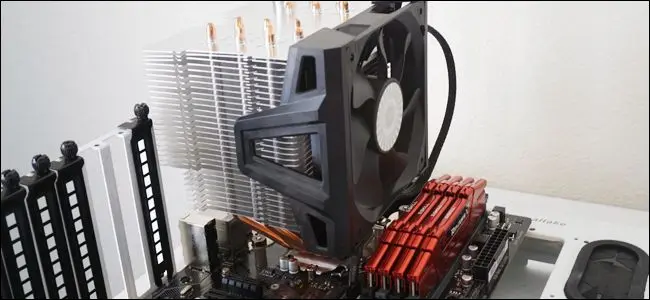

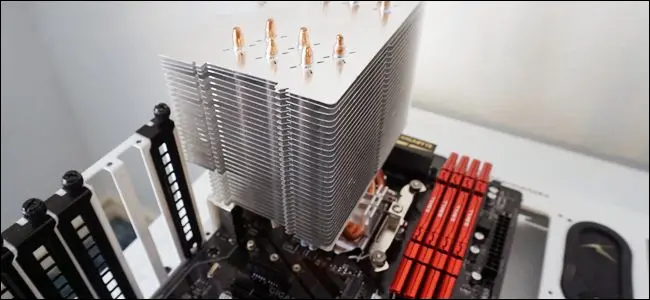

계속해서 지침에 따라 특정 쿨러를 설치하십시오. 우리의 경우에는 이 강철 브래킷을 조이고 너트와 포함된 렌치로 고정한 다음 쿨러 자체에 고정 나사를 설치하는 작업이 포함되었습니다.

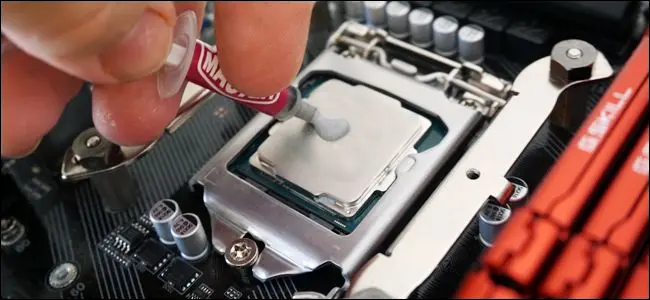

쿨러를 제자리에 설치하기 전에 CPU 상단에 써멀 페이스트를 도포해야 합니다. 여기에 적절한 기술에 대한 다양한 의견이 있지만 가장 쉽고 신뢰할 수 있는 방법은 "중간에 완두콩 크기 한 방울을 넣는 것"입니다.

페이스트를 제자리에 놓고 냉각기를 내려 놓고 장착 브래킷에 고정합니다. 우리 모델의 경우 한쪽에는 끼우고 다른 쪽은 나사로 조이는 것을 의미합니다.

마지막으로 팬을 냉각 핀에 부착합니다(일부 쿨러의 경우 이미 완료되었을 수 있음).

작업이 끝나면 기본 냉각기에 사용되는 것과 동일한 3 또는 4핀 전원 포트를 사용하여 팬을 마더보드에 연결합니다.

6단계: 스토리지 및 광학 드라이브 설치

우리의 기본 머신에는 스토리지용으로 하나의 작은 SSD만 있지만 사용 중인 스토리지의 형태가 무엇이든 설치하는 것은 매우 간단합니다. 귀하의 케이스에는 영구적인 장착 위치(오른쪽에 있는 당사와 같이) 또는 드라이브를 나사로 조인 다음 쉽게 제거 및 교체할 수 있도록 슬롯에 밀어 넣을 수 있는 슬라이딩 캐디가 있습니다. 케이스 또는 드라이브 자체에 제자리에 고정하는 나사가 있어야 합니다. 스토리지 드라이브가 어디로 가야 하는지 즉시 알 수 없는 경우 케이스의 사용 설명서를 확인하십시오.

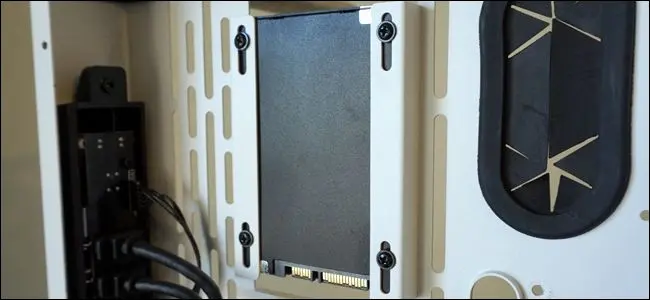

SSD 드라이브는 케이스 측면의 작은 홈에 들어갑니다. 케이스를 다시 수직으로 올린 다음 뒤쪽에서 나사를 삽입하고 조였습니다. 쉬워요. (케이스에는 우리가 사용하지 않는 3.5인치 하드 드라이브(옵션)를 위한 더 큰 브래킷도 있습니다.)

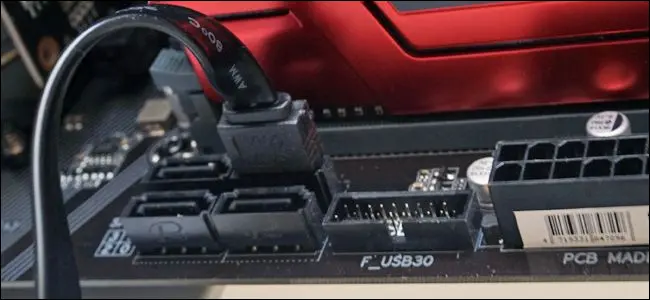

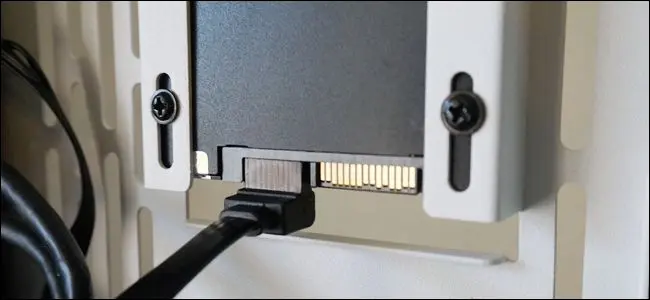

저장 드라이브가 제자리에 있으면 SATA 데이터 케이블을 두 드라이브의 SATA 포트에 연결합니다. 케이블을 끼울 수 있는 방법은 한 가지뿐이며 양쪽에서 동일한 연결입니다.

그런 다음 동일한 케이블을 마더보드의 SATA 포트에 연결합니다. 사용하려는 SSD 또는 하드 드라이브의 수만큼 이 프로세스를 반복합니다.

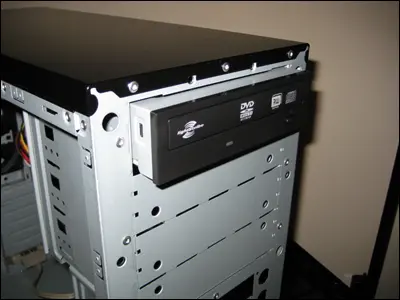

DVD 드라이브가 있는 경우 설치하는 것도 매우 간단합니다. 더 저렴하고 단순한 케이스의 경우 전면에 있는 대형 5.25인치 베이에 밀어 넣고 포함된 나사로 조이면 됩니다. 더 정교한 케이스에는 한 단계만 더 있습니다. 드라이브 측면의 러너를 조인 다음 드라이브를 제자리에 밀어넣습니다. SSD 및 하드 드라이브용 캐디와 마찬가지로 이렇게 하면 드라이브를 더 쉽게 교체할 수 있습니다.

두 경우 모두 하드 드라이브에 연결한 것처럼 SATA 데이터 케이블을 드라이브와 마더보드에 연결하면 준비가 완료됩니다.

7단계: 그래픽 카드(및 기타 PCI-e 액세서리) 설치

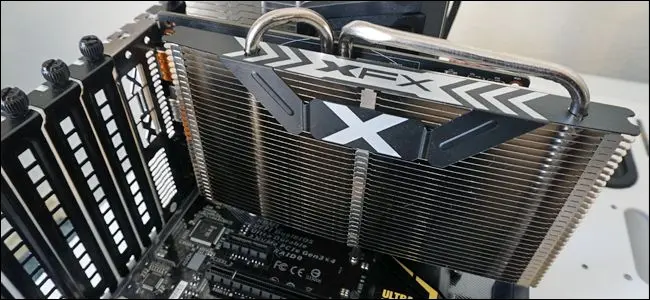

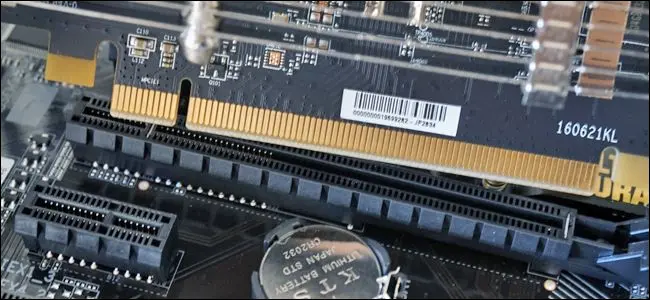

게임용으로 별도의 그래픽 카드를 사용하는 경우 지금 설치하는 것이 좋습니다. 확장 포트를 위해 케이스 외부로 열리고 거의 항상 마더보드의 CPU 소켓 아래에 있는 PCI-Express(약어 PCI-e, PCIe 또는 때로는 PCI) 슬롯을 사용합니다.

관련: 왜 내 마더보드의 PCI Express 포트가 다른 크기입니까? x16, x8, x4 및 x1 설명

먼저 x16 속도 레인을 사용하는 PCI-e 포트를 확인합니다. PCIEX1_16 또는 이와 유사한 지정이 있어야 합니다. CPU에 가장 가깝고 가장 긴 슬롯이 됩니다(또는 가장 긴 슬롯에 대해 연결됨). 이 내용이 혼란스럽다면 올바른 슬롯에 올바른 PCI-E 액세서리를 사용하는 방법에 대한 이 기사를 확인하십시오.

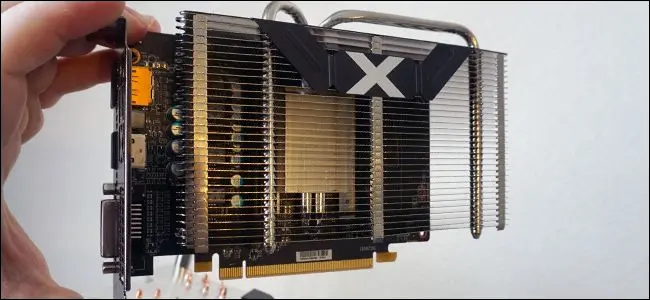

이제 해당 슬롯(또는 카드가 두 개를 제거해야 할 만큼 충분히 큰 경우)의 후면 덮개를 제거합니다. 이 작은 금속 또는 플라스틱 조각은 사용되지 않는 PCI-E 슬롯에 대해 컴퓨터 내부를 보호하기 위한 것입니다. 이제 슬롯 끝에 있는 플라스틱 탭을 낮추십시오. 이것은 RAM 모듈과 매우 유사하지만 한쪽 면만 작동합니다. 케이스 외부에 가장 가까운 쪽부터 시작하여 그래픽 카드를 밀어 넣습니다. 탭이 제자리에 고정될 때까지 아래로 세게 누릅니다.

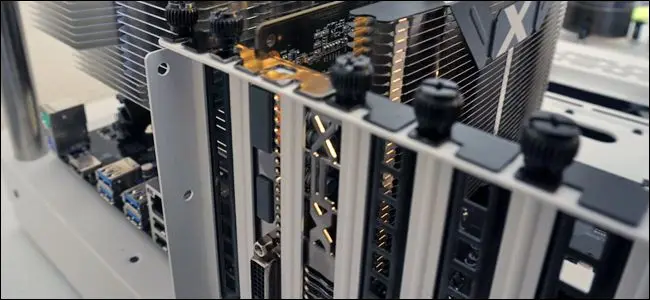

그런 다음 나비 나사를 원래 있던 위치에 다시 넣어 카드를 제자리에 고정합니다.

8단계: 전원 공급 장치 설치

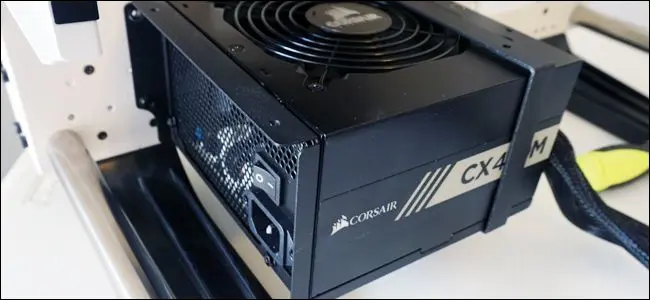

이제 거의 끝나가고 있습니다. 전원 공급 장치를 베이 또는 브래킷에 밀어 넣습니다. 3구 전원 케이블을 수용하는 부분(벽에 꽂는 부분)은 케이스 후면과 같은 높이에 있어야 하며 외부에서 접근할 수 있어야 합니다.

케이스 디자인에 따라 팬이 위 또는 아래를 향하도록 장착할 수 있습니다. 대부분의 사람들은 팬이 케이스 외부를 향하도록 하는 것을 선호합니다(전원 공급 장치가 케이스 상단에 있으면 팬 업, 하단에 있으면 팬 다운). 이렇게 하면 전원 공급 장치가 더 차가운 공기를 흡입할 수 있습니다. 그러나 솔직히 말해서 큰 차이는 없습니다. 컴퓨터에 충분하지 않은 전원 공급 장치를 선택하지 않는 한 전원 공급 장치가 과열되지 않습니다. 다른 방법으로 구성 요소에 액세스하는 것이 더 쉽다면 팬과 가장 가까운 메쉬가 아닌 표면 사이에 약간의 여유 공간이 있는 한 괜찮습니다.

케이스마다 전원 공급 장치를 제자리에 고정하는 위치가 다르지만 일반적으로 최소 4개의 나사를 사용해야 합니다. 경우에 따라 케이스 외부의 구멍을 통해 공급 장치를 제자리에 나사로 고정해야 할 수도 있습니다.

전원 공급 장치가 제자리에 있으면 전원이 필요한 모든 구성 요소에 전원을 꽂을 때입니다. 어떤 구멍이든 케이블을 통과시킬 수 있으며 물건이 엉키거나 팬에 걸리지 않도록 케이스 뒷면을 사용하는 것이 가장 좋습니다.

가장 큰 것부터 작은 것까지:

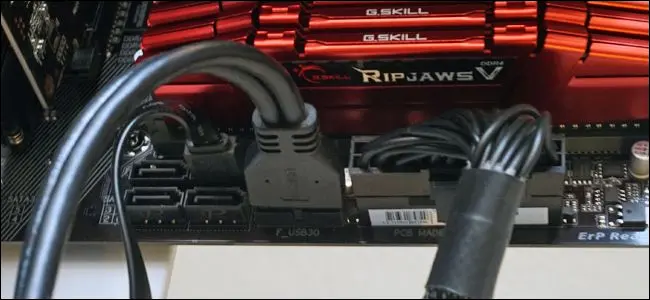

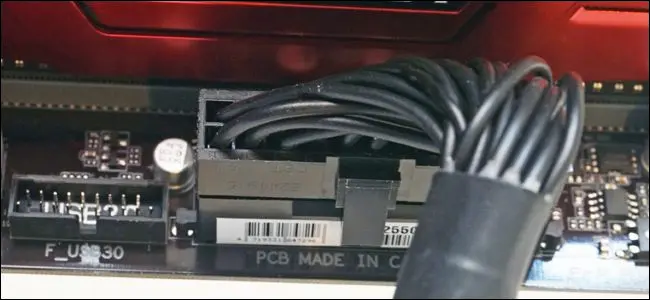

• 마더보드 : 24핀 케이블(때로는 더 많이). 이것은 일반적으로 장착 위치에서 마더보드의 오른쪽에 있습니다. 핀 주변의 플라스틱 몰딩 패턴을 보세요. 맞는 방법은 한 가지뿐입니다.

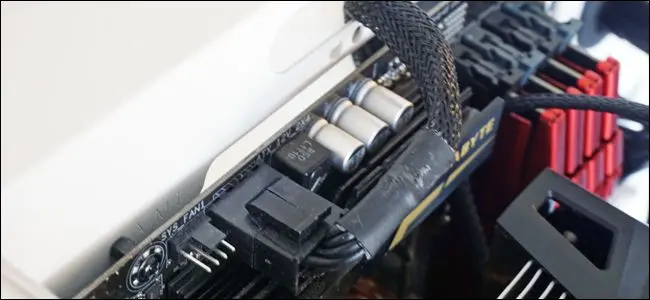

• CPU : 4, 6 또는 8핀 케이블(때로는 더 많이). 이 포트도 마더보드에 있지만 CPU 소켓 근처 어딘가에 있으며 종종 왼쪽 상단에 있습니다. 다시 말하지만, 이것을 연결하는 방법은 한 가지뿐입니다.

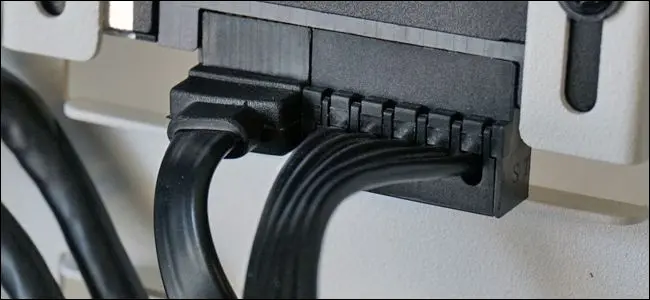

• 저장 드라이브 및 DVD 드라이브 : SATA 전원 케이블(L자형 커넥터가 있는 케이블). 대부분의 최신 전원 공급 장치에는 동시에 사용할 수 있는 여러 드라이브용 소켓이 있는 적어도 하나의 SATA 전원 케이블이 포함됩니다.

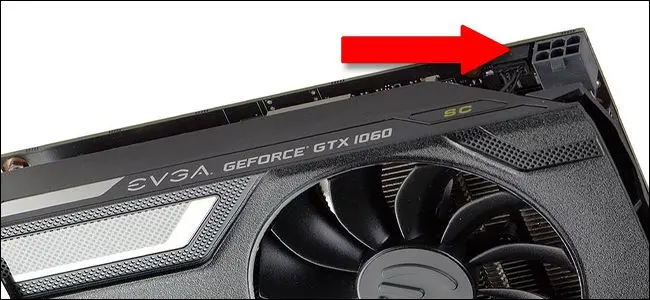

• 그래픽 카드 : 카드의 성능에 따라 6, 8, 12 또는 14핀 케이블. (저희는 마더보드에서 모든 전력을 공급받는 저전력 모델이며 전원 공급 장치에 직접 연결할 필요가 없습니다.) 매우 강력한 카드의 경우 분할 연결을 위해 여러 전원 케이블을 사용해야 할 수도 있지만 각 개별 케이블은 한 방향으로만 들어갈 수 있어야 합니다.

• 케이스 팬, 쿨러 및 라디에이터 : 냉각 장비를 필요한 모든 전원 공급 장치에 연결합니다. 4핀 커넥터가 있는 일부 팬은 마더보드에 직접 연결할 수 있지만 다른 팬은 전원 공급 장치 레일에 연결해야 합니다. 팬이 2개 또는 3개 이상인 경우 몰렉스 어댑터 또는 SATA 어댑터가 필요할 수 있지만 일반적으로 전원 공급 장치에는 대부분의 기본 빌드에 충분한 추가 케이블이 함께 제공됩니다.

설치할 가능성이 있는 다른 모든 것은 마더보드에 대한 연결에서 직접 전원을 끌어올 수 있어야 합니다.

9단계: 케이스 컨트롤, 오디오 및 USB 케이블 연결

마지막으로 연결해야 하는 것은 케이스용 케이블입니다. 이 케이블은 전원 및 재설정 버튼, 전면에 장착된 헤드폰 및 마이크 잭, 케이스 전면의 USB 포트를 마더보드에 연결합니다.

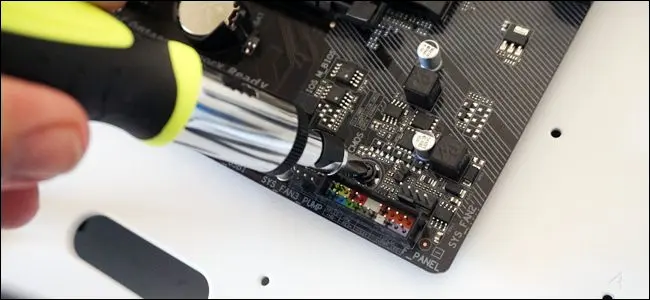

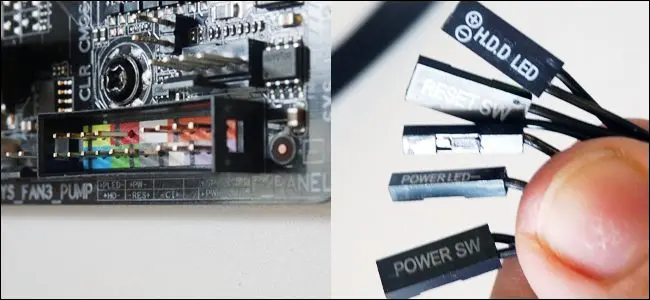

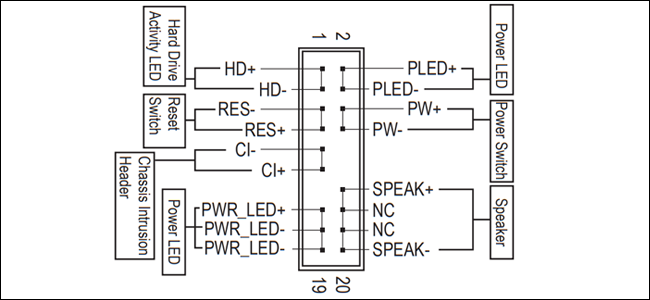

전원 버튼과 표시등은 마더보드 I/O 패널의 특정 핀에 연결해야 하는 정말 작은 전기 케이블이기 때문에 여기에서 가장 까다롭습니다. 이 패널은 일반적으로 보드의 오른쪽 하단에 있습니다. 케이스 배치 방식에 따라 2핀 전원 케이블, 컴퓨터가 켜져 있음을 표시하는 표시등용 2핀 케이블, 2핀 재설정 케이블과 2핀 " HD," "IDE LED" 또는 "드라이브" 케이블(컴퓨터가 스토리지 드라이브에 액세스할 때마다 깜박이는 작은 표시등용). 이들 중 일부 또는 전부는 양극 및 음극 커넥터로 나눌 수 있습니다.

이것들은 작고 읽기 어렵기 때문에 답답해집니다. 마더보드 설명서를 찾아 I/O 패널에서 특정 지침을 찾는 것이 가장 좋습니다. 우리 마더보드는 미리 라벨이 붙은 편리한 작은 플라스틱 조각과 함께 제공되었으며 케이스에는 케이블 자체에 멋진 밝은 흰색 라벨이 있어 전체 프로세스를 상당히 명확하게 만듭니다. 확실하지 않은 경우 마더보드 설명서에서 이러한 연결을 다시 확인하십시오. PC를 켜려면 최소한 전원 버튼이 올바로 있어야 합니다!

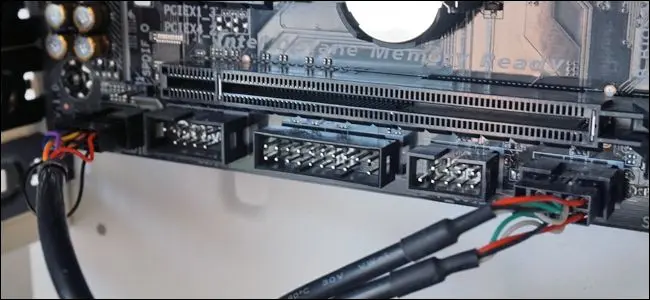

USB 및 오디오 연결은 더 명확합니다. 일반적으로 레이블이 지정된 마더보드의 특정 소켓에 꽂습니다. 우리 케이스에는 USB 2.0 포트용이 하나 있고, 오디오 잭용으로 비슷한 모양이 하나 있으며 둘 다 마더보드 하단에 연결됩니다.

USB 3.0 잭을 위한 더 큰 플라스틱 케이블이 측면에 있습니다. 다시 말하지만, 마더보드에 대한 특정 플러그를 찾을 수 없으면 설명서를 참조하십시오. 설명서에는 전체 보드의 일부 또는 케이스의 전면 버튼 및 입력에 대한 연결의 특정 위치에 대한 다이어그램이 있어야 합니다.

모든 것을 포장하십시오!

거의 다 되었습니다. 케이스를 닫기 전에 전원 케이블이나 데이터 케이블이 케이스 또는 쿨러 팬 중 하나에 너무 가까이 있지 않은지, 모든 것이 제자리에 단단히 고정되어 있고 잠겨 있는지 다시 확인하십시오. 좋아 보이나요? 그런 다음 전면 및 후면 덮개를 덮고 나비 나사로 제자리에 고정합니다.

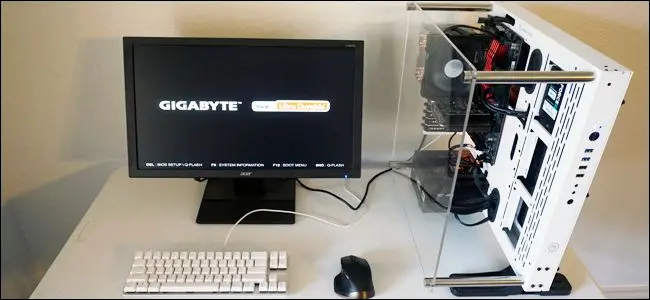

전원 케이블을 전원 공급 장치에 연결한 다음 모니터, 키보드 및 마우스에 연결합니다. 전원 스위치를 누릅니다. 케이스에 전원 표시등이 보이고 케이스 팬이 들리며 마더보드 로고(POST 화면이라고 함)가 보이면 운영 체제를 설치할 준비가 된 것입니다. 축하합니다. PC를 성공적으로 조립했습니다!

어떤 이유로 전원이 켜지지 않으면 PC와 액세서리의 플러그를 뽑고 다음과 같은 일반적인 문제를 다시 확인하십시오.

• 전원 공급 장치의 전원 스위치가 올바른 위치에 있습니까? 이것은 케이스 외부에서 접근할 수 있는 스위치입니다. "I"는 아래에 있어야 하고 "O"는 위에 있어야 합니다.
• 전원 공급 장치의 전원 케이블을 마더보드의 CPU 전원 소켓에 연결했습니까? 이것은 전원 공급 장치에서 마더보드로 가는 두 개의 케이블 중 더 작은 것입니다. 일반적으로 보드 상단의 CPU 소켓 근처 어딘가에 있습니다.
• 플라스틱 클립이 조여진 상태에서 모든 RAM 스틱이 제자리에 단단히 고정되어 있습니까?
• CPU 쿨러는 전원을 위해 마더보드에 연결되어 있습니까?
• 그래픽 카드를 사용하는 경우 모니터 케이블을 마더보드의 비디오 출력 포트 대신 카드에 연결했습니까?
• 그래픽 카드를 사용하는 경우 플라스틱 클립을 조인 상태에서 마더보드의 PCI-E 슬롯에 단단히 꽂았습니까? 올바른 전원 케이블을 사용하여 전원 공급 장치에 연결했습니까(필요한 경우)?
• 마더보드의 I/O 패널에 있는 오른쪽 핀에 케이스의 전원 스위치 케이블이 있습니까?

시스템이 올바르게 POST되면 BIOS를 준비하고 운영 체제를 설치할 차례입니다. 자세한 내용은 다음 문서로 이동하십시오.
